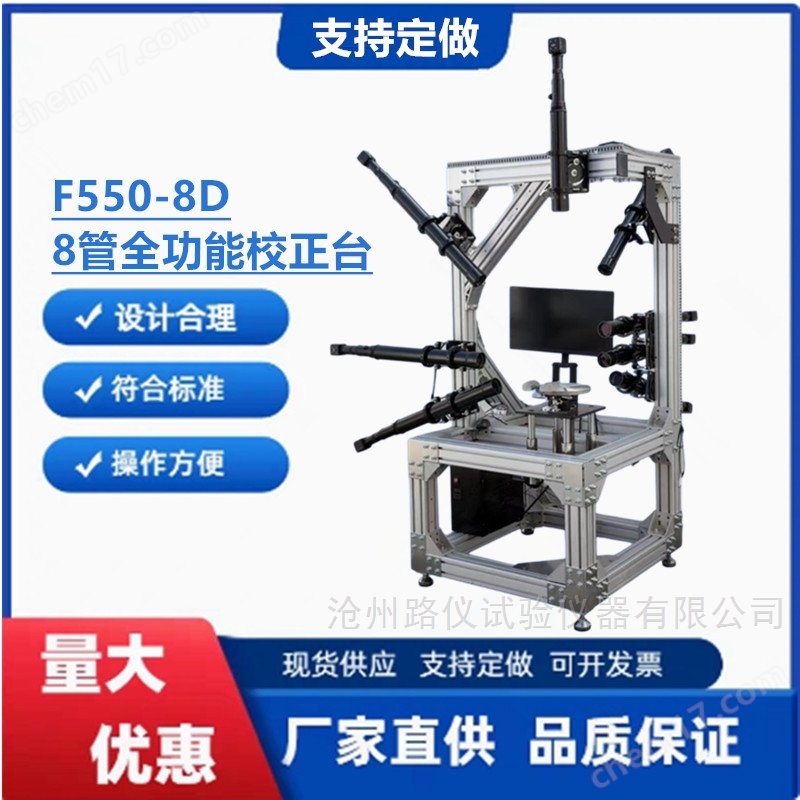

F550-8D 8管全功能校正臺

紅外線維修工位 8管+地點視頻 9畫面 多功能維修工位  基本市面上所有類別的紅外線 都可以校正包括2線.3線.5線.12線.16線 太空艙

一管臺式校驗臺：最基本效驗設備，平行光管處于水平狀態，使用方便、照明系統、升降臺等功能齊全。

二管臺式效驗臺：在一管基礎上增加一個仰角光管能測試角度及橫軸的水平位置。

三管臺式效驗臺：功能齊全，可以測量水平和俯仰角，在升降絲杠內部裝有分化板，穩定性強，廣泛應用于儀器設備檢測和維修。

八管多功能效驗臺：大型效驗設備，計量部門使用。在三管臺的基礎上增加5個平行管，在180度范圍內望遠鏡可作前視后視及盤左盤右的效驗，天頂可以安裝垂直管可校驗垂準儀。

二管多功能校驗臺：帶底座校驗臺，可以移動升降絲杠增加光學對點可以加天頂測量垂準儀。

天頂管校驗臺：功能齊全適用于學校及測量單位，安裝多齒工作臺功能強大。

技術參數：

附：校正臺主要技術參數如下

1.光學系統部分：

①本產品全部采用f550平行光管 作為校正管 光管焦距f=550mm 光學分化版精度30”/格 估讀3” 其中水平管內含有遠近兩塊分化版 近景代表2m十字絲 遠景代表無窮遠 帶百米線十字絲 其余光管均配有一塊無窮遠分化版 版面帶數字刻度

②絲桿內部帶有一套光學下對中系統  配有一塊對點分化版 代表距離1.7m（選配）

③儀器工作臺正上方配有一根f550平行光管 呈90度角 垂直于工作盤面 此管可以用來校正垂準儀

④光管安裝排列形式：正面豎直方向 有5根平行光管 呈直列式分布 各根管之間相互角度為15度 自上而下最大開合角為60度  水平方向左右各2根平行光管 呈水平位排列 基于正中水平管 夾角分別為45度和90度 自左而右最大開合角為180度

2.電氣線路部分：

①每根平行光管均帶有濾光照明系統 集成電路統一供電 燈泡為led二級發光管 明暗可調持久耐用

②燈光過濾系統為光學毛玻璃+綠色濾紙組合而成

3.機械部分：

①本產品主機部分采用上下拼合形式連接 分機身和底座兩部分

②側面左右方向各一塊穩固版 用以固定水平位方向的4根平行光管 高低可調

4.產品外觀及重量

①校正臺總高度約2.3m 左右占地距離3m 前后約1.8m

②總重量：約350kg

F550-8D 8管全功能校正臺
