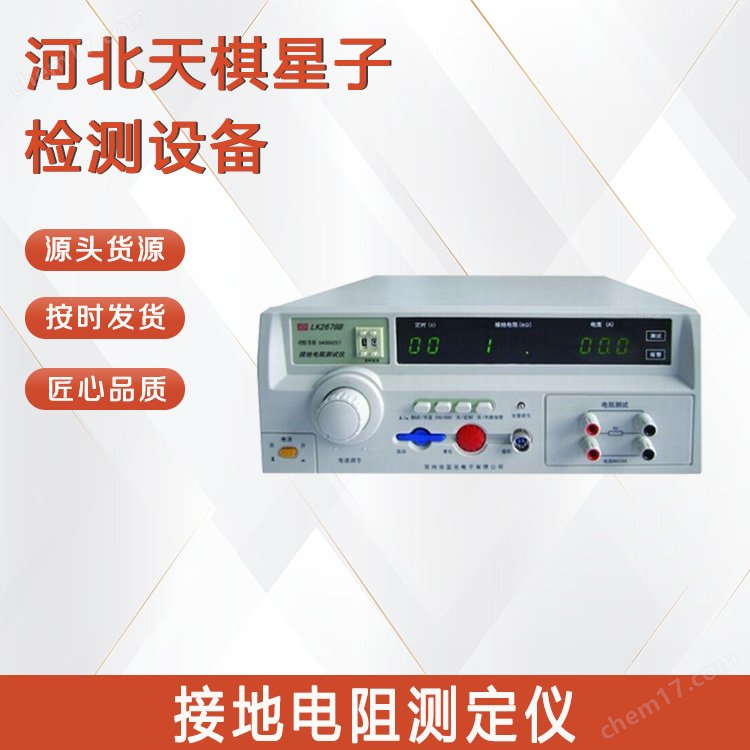

接地電阻測定儀-電線電纜詳細介紹

一、產品簡介

接地電阻測定儀-電線電纜是用于測量接地裝置接地電阻值的專業儀器，廣泛應用于電力、通信、建筑、鐵路等領域，是保障電氣系統A全運行的重要工具。接地電阻測定儀的核心原理是基于歐姆定律，通過向接地極與輔助電極之間施加特定的電流，測量相應的電壓，進而計算出接地電阻（電阻 = 電壓 / 電流）。相關符合標準：GB/T 7676-1998《接地電阻表》、DL/T 845.2-2020《電阻測量裝置通用技術條件 第 2 部分：工頻接地電阻測試儀》、JJG 366-2004《接地電阻表檢定規程》。

二、主要技術參數

1、測量范圍：

0~200Ω、0~2000Ω 等（多量程可調）；

2、測量精度：

±1%~±5%（滿量程），高于手搖式（±5%~±10%）。

3、工作電源：

內置鋰電池（3.7V/6V）或外接 AC220V；

4、抗干擾能力：

具備抗工頻干擾（50Hz/60Hz）功能，部分支持 “變頻測量”（如 41Hz）以避開干擾。

5、其他功能：

數據存儲（如 100 組以上）、UsB 通訊、背光顯示、自動關機等（數字式常見）。

四、使用方法

1、準備工作：

1.1確認儀器電量充足，檢查表筆、輔助電極（電流極 C、電壓極 P）是否完好。

1.2選擇平坦場地，清理接地極周圍雜物，確保電極與土壤接觸良好（可澆水濕潤土壤以降低接觸電阻）。

2、電極布置：

2.1接地極（E）：連接被測接地裝置（如接地網、接地棒）。2.2電流極（C）：沿接地極向外延伸，距離接地極 20~40 米（根據測量范圍調整，通常為 20 米）。2.3電壓極（P）：位于接地極與電流極之間，距離接地極約 10~20 米（通常為電流極距離的一半）。2.4電極需插入土壤至少 20cm 深度，確保與土壤緊密接觸。

3、接線與測量：

3.1按儀器說明書連接導線（E 接接地極，P 接電壓極，C 接電流極）。3.2開機選擇 “接地電阻測量” 模式，按下測量鍵，儀器自動施加電流并顯示電阻值（數字式）；若為手搖式，需勻速搖動手柄（約 120 轉 / 分鐘），調節旋鈕使檢流計指針歸零，讀取刻度值。

4、數據記錄：

記錄測量值，若多次測量偏差較大，需檢查電極接觸是否良好或是否存在干擾。

五、注意事項

1、A全操作：

1.1測量時需斷開被測設備與電源的連接，避免高壓觸電；雷雨天氣禁止測量。1.2輔助電極布置區域需避開帶電體、地下管線（如電纜、水管），防止誤觸或影響測量精度。

2、測量環境：

2.1土壤干燥時，可向電極周圍澆水（濕潤深度約 10cm），但需等待 10~15 分鐘后測量，避免水分影響電阻值。2.2避開強電磁場（如變壓器、高壓線路附近），減少干擾。

3、儀器維護：

3.1避免摔碰、受潮，長期不用時取出電池，存放于干燥通風處。3.2定期校準（每年至少一次），確保測量精度符合標準（如依據《JJG 366-2004 接地電阻表檢定規程》）。

4、結果判斷：

接地電阻值需符合相關規范（如防雷接地≤10Ω，保護接地≤4Ω，通信接地≤5Ω 等），具體以行業標準為準。

五、應用場景

1、電力系統：變電站、輸電線路接地網的電阻檢測，保障設備和人員A全。

2、建筑工程：建筑物防雷接地、保護接地的驗收檢測。

3、通信行業：基站、機房接地系統的日常維護。

4、鐵路 / 地鐵：軌道接地、信號系統接地的性能評估。

接地電阻測定儀的選擇需根據測量精度要求、使用環境及操作便捷性綜合考慮，數字式因其高精度和易用性，已逐步取代傳統手搖式，成為主流工具。正確使用和維護儀器，可Y效保障接地系統的可靠性，Y防觸電、設備損壞等A全事故。要想了解更多產品詳細內容，可隨時聯系河北天棋星子檢測設備有限公司工作人員。
