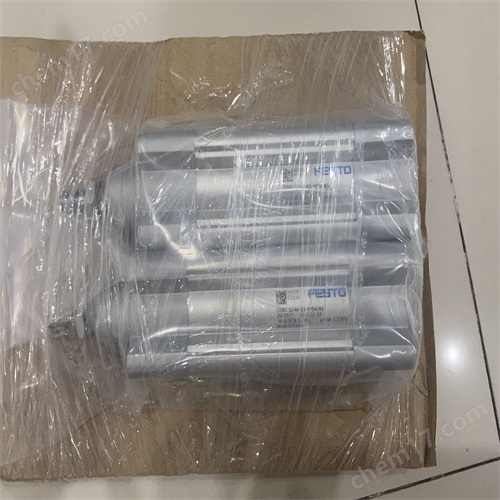

DSBC-100-1600-PPVA-N3 詳情描述FESTO費斯托標準型氣缸
- 公司名稱 上海乾拓貿易有限公司
- 品牌 FESTO/德國費斯托
- 型號 DSBC-100-1600-PPVA-N3
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2025/7/16 9:33:18
- 訪問次數 87
聯系方式:單榮兵17302157802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
標準行程 | 1600mm | 動作方式 | 沖擊氣 |
---|---|---|---|
缸徑 | 100mm | 理論作用力 | 23N |
氣缸數 | 25 | 應用領域 | 地礦,建材/家具,道路/軌道/船舶,汽車及零部件 |
最大行程 | 1800mm |
詳情描述FESTO費斯托標準型氣缸
DSBC-100-1600-PPVA-N3
DSBC-100- -PPVA-N3
1463598
DSBC-100-1600-PPVA-N3
工作模式
雙作用
活塞直徑
100 mm
6 bar 時的理論力值,前進行程
4712 N
行程
1 mm - 2800 mm
緩沖
氣動緩沖,兩端可調
技術參數
行程
1 mm ... 2800 mm
活塞直徑
100 mm
活塞桿螺紋
M20x1.5
緩沖
氣動緩沖,兩端可調
安裝位置
可選
符合標準
ISO 15552
活塞桿端部
外螺紋
結構特點
缸徑
活塞桿
缸筒型材
位置檢測
通過接近開關
符號
00991235
派生型
一端活塞桿
工作壓力
0.04 Mpa ... 1.2 Mpa
工作壓力
0.4 bar ... 12 bar
工作模式
雙作用
工作介質
壓縮空氣,符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明
可用潤滑介質工作(之后須一直潤滑介質工作)
耐腐蝕等級 CRC
2 - 中等耐腐蝕能力
油漆濕潤缺陷物質(PWIS)符合性
VDMA24364-B1/B2-L
環境溫度
-20 °C ... 80 °C
端位的沖擊能量
2.5 J
緩沖長度
31 mm
6 bar 時的理論力值,返回行程
4418 N
6 bar 時的理論力值,前進行程
4712 N
0 mm 行程的移動質量
1000 g
每 10 mm 行程的額外移動質量
39 g
0 mm 行程的基本重量
3665 g
每 10 m 行程的附加重量
101 g
安裝方式
要么:
通過內螺紋安裝
帶附件
氣動接口
G1/2
材料說明
RoHS 合規
蓋子材料
涂層壓鑄鋁
活塞密封件材料
TPE-U(PU)
活塞材料
精制鋁合金
活塞桿材料
高合金鋼
活塞桿密封刮油器材料
TPE-U(PU)
緩沖器密封件材料
TPE-U(PU)
緩沖活塞的材料
聚甲醛
缸筒材料
光滑陽極氧化精制鋁合金
螺母材料
鍍鋅鋼
軸承材料
POM
有環螺釘材料
鍍鋅鋼
資料下載
用作夾持裝t(靜態應用):●可選擇 多種安裝方式
壓力失效時可握持和夾緊
壓力失效和壓力下降時具有
保護作用
在運行過程的中間停頓時保
護活塞桿
用作夾持裝置(靜志應用):
●用于符合DIN EN 954-1
壓力失效時可握持和夾緊
標準的第1類控制系統(”可靠的
壓力失效和壓力下降時具有
元件")。若用于更高類別的系
保護作用
統,需要額外的控制措施
在運行過程的中間停頓時保
●經德國職業安全健康局(Ber-護活塞桿
用作制動裝t(動態應用): .
運動制動或停止認證,適用于與安全相關的控
進入危險區域時運動中止制系統
.當被用作制動裝置時,須定期
夾緊裝置的夾持力大于氣缸的
檢查超行程最大許用進給力
●符合歐盟機械指令的CE標志
.當產品被用在與安全相關的應
