【產品概述】

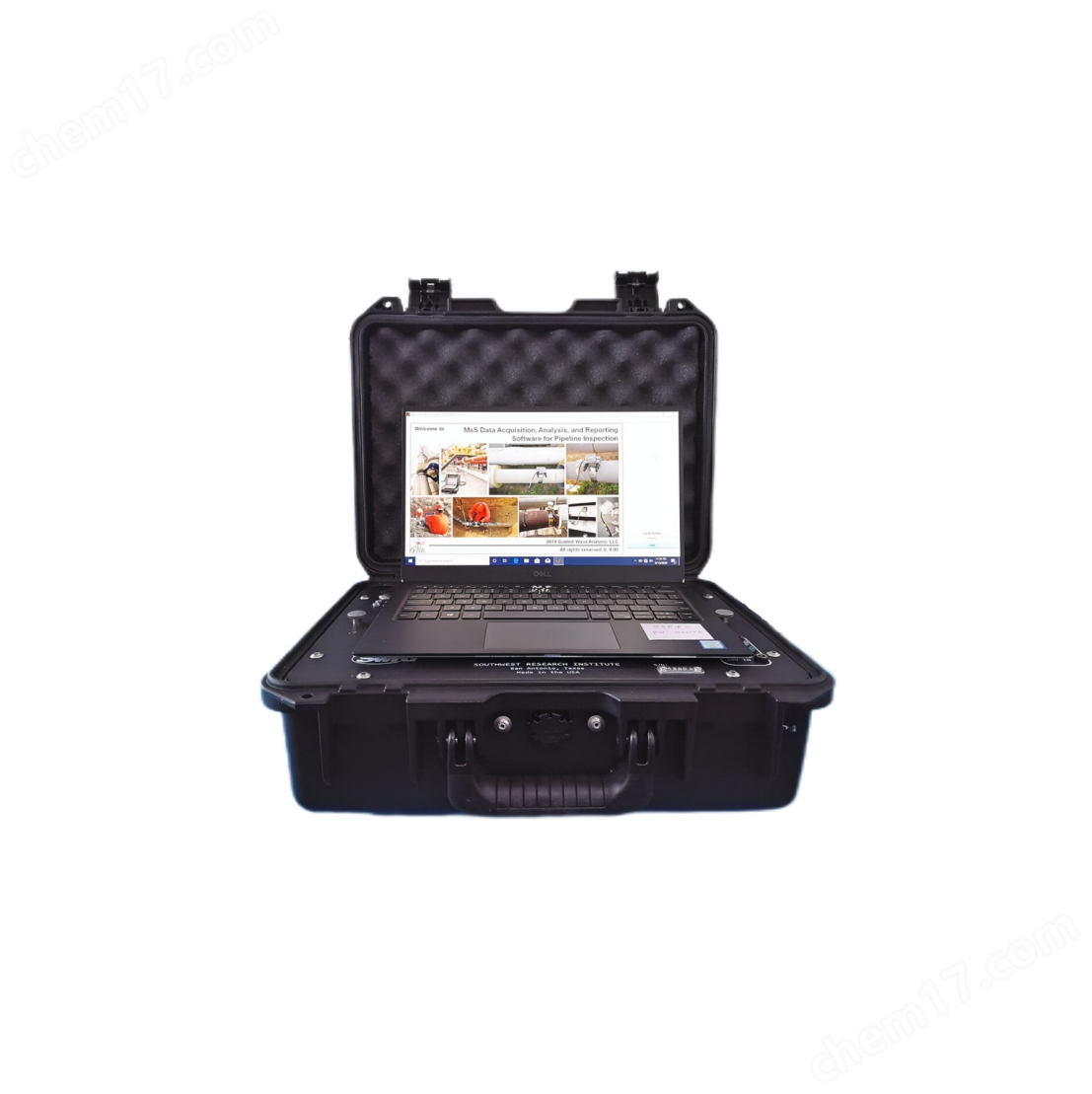

MsS便攜式超聲導波檢測系統從上個世紀90年代的diyi代MsSR1010至今已經發為第五代便攜、超小型檢測系統MsSRv5，可以在線檢測管道、容器、儲罐、換熱器管、鋼索、錨桿的缺陷。

【符合標準】

• ASTM磁致伸縮超聲導波標準（E2929-13 MsS Standard of ASTM）

• 磁致伸縮超聲導波檢測方法國家標準（標準號：GB/T 28704-2012）

• 磁致伸縮法超聲導波國家標準（標準號：GB/T 31211.2-2024）

【功能特點】

• 能夠?qū)Τ丶案邷毓艿肋M(jìn)行在線腐蝕檢測與長期狀態監測

• 能夠?qū)π焦苓M(jìn)行檢測

• 能夠?qū)?chǔ)罐管壁及罐頂以及罐底腐蝕進行檢測

• 能對橋梁鋼索的斷絲以及錨桿的腐蝕進行檢測

• 能夠?qū)﹁F磁性材料、非鐵磁性材料以及PVC等非金屬材料進行檢測

• 能夠?qū)Q熱器管的裂紋與腐蝕進行檢測

• 具備360度自動馬達成像和線性掃查檢測能力

• 具備高衰減管線的大功率卡環探頭檢測能力

【技術簡介】

MsS超聲導波技術激發的是一種機械彈性波，能沿著結構件有限的邊界形狀傳播并被結構件邊界形狀所約束、所導向，因而稱為MsS超聲導波技術。MsS超聲導波技術可以從其傳感器位置，沿著管道快速傳播，瞬間完成上百米管道的掃描檢測。

• MsS導波激勵------基于鐵磁性材料的磁致伸縮效應，在1847年由焦耳發現

• MsS導波接收------基于鐵磁性材料的磁致伸縮逆效應，1864年維拉利發現

【技術原理】

• 磁致伸縮導波技術原理

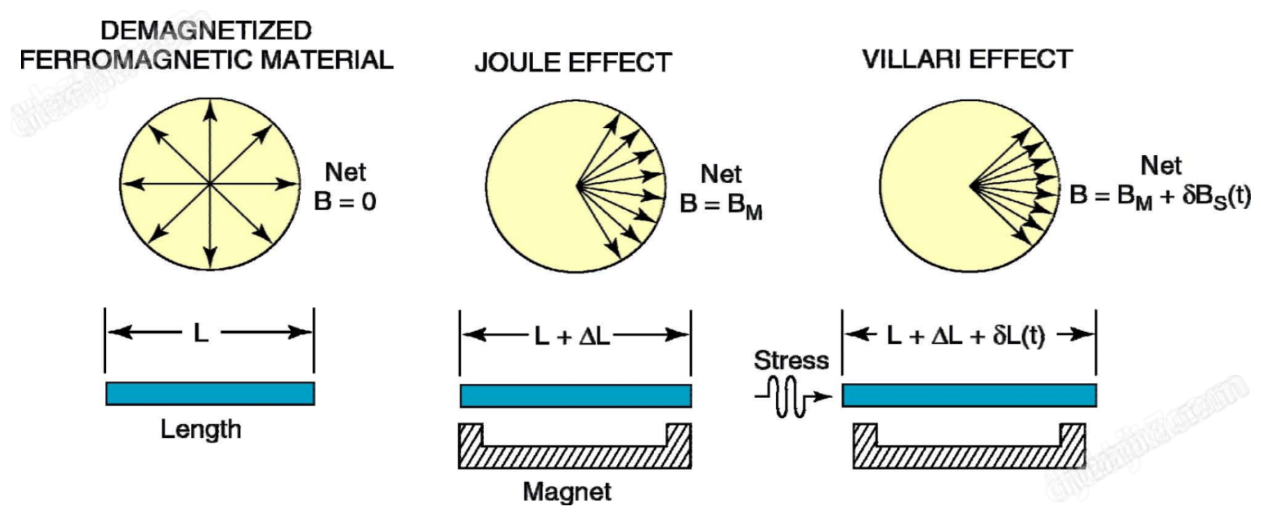

磁致伸縮效應是指鐵磁性材料由于外加磁場的變化，其物理長度和體積都要發生微小的變化，這種現象稱為磁致伸縮效應；其微觀粒子磁疇在外加磁場的作用下按照一定方向運動，其結果產生彈性機械波，耦合到管道上并沿著管道傳播。

磁致伸縮逆效應指由機械壓力（或張力）引起鐵磁性材料的磁疇按照一定方向運動，引起材料的磁化狀態發生變化的現象。

• 采用扭力波（T）的原理

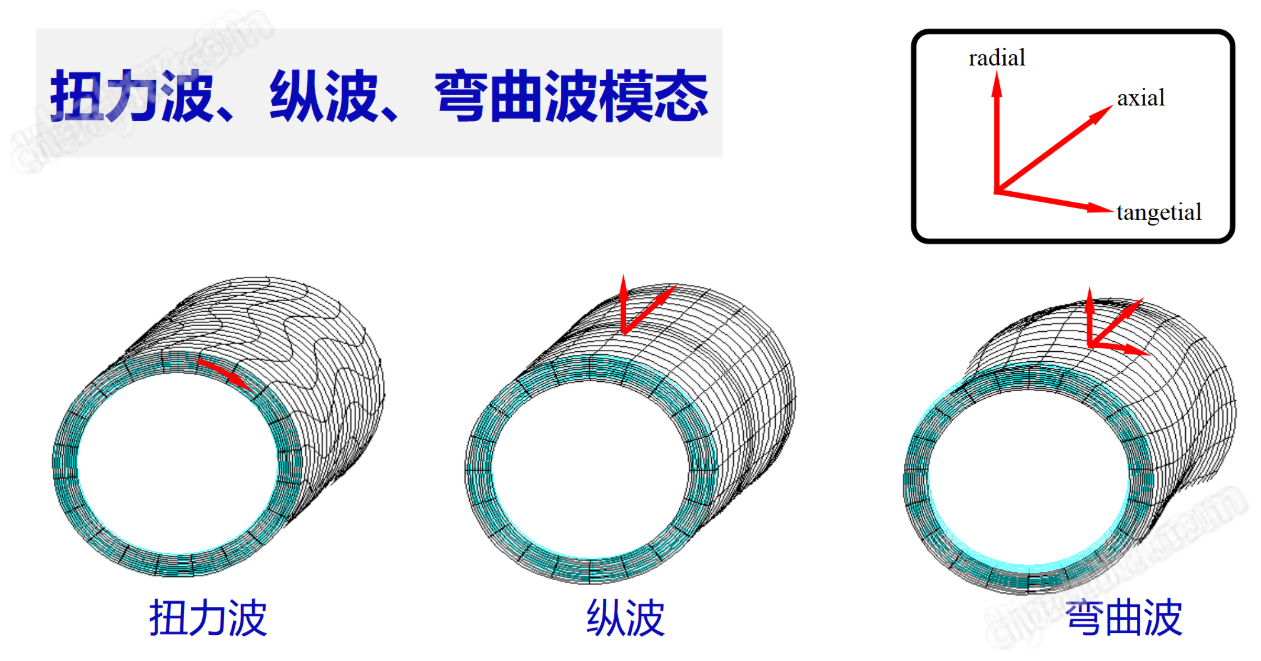

MsS超聲導波在管道中有縱波(L)、扭力波(T)、彎曲波(F)等三種模態形式存在，由于在管道的散射曲線中只有扭力波的聲速是一恒定不變的，不隨導波的頻率改變而改變，并且扭力波只在固體中傳播，管道內傳輸?shù)囊后w以及氣體對其傳播特性任何沒有影響，能量沒有任何損失，故MsS導波技術在管道檢測中采用純正的扭力波模式。

【技術規格】

設備主要規格

所配置的探頭能夠檢測管道的直徑范圍：5mm-1016mm

檢測靈敏度：≥3%的截面損失量

過彎頭后檢測靈敏度：不大于6%的截面損失量

扭力波激勵效率：baifen zhibai

（地上帶油漆層或巖棉保溫層的直管線）雙向傳播距離：不低于300米

（地上帶3層PE或?yàn)r青防護層的直管線）雙向傳播距離：不低于120米

設備能夠在線檢測管道腐蝕的溫度范圍：-20℃～500℃

設備能夠檢測帶伴熱管及帶伴熱線的管道以及管線間隔：≥10毫米的管廊管道

檢測接口：設備具備脈沖回波檢測接口和一發一收檢測接口

監測靈敏度：≥0.6%，可以做長期狀態監測

主機+電腦+電池重量：不超過6.5kg

尺寸：不超過42cm*33cm*17cm

探頭重量：不超過0.5kg，便于現場攜帶操作

主機供電：采用大容量高效的鋰電池，電池容量不低于95Wh,6.6Ah,14.4V，主機連續供電時間為72小時以上

主機指示燈：有ERR、CHG、PWR、USB、PUL、OTC指示燈

電源：自身所帶鋰電池供電以及外接24V直流電源供電以及220V電源供電

頻率范圍：4kHz-500kHz

發射器規格

輸出：兩個高壓差分驅動同步輸出，在反相或±90度相位轉移下操作

波形：方波

周期：1-8可選

輸出電壓：zuida峰值不小于300V

輸出電流：zuida峰值不小于40A

輸出振幅：0、25、50、100

頻率：4-500kHz，1Hz分辨率

脈沖重復頻率：每秒1-16脈沖

外置同步觸發：TTL兼容模式，負邊沿調整接收器

接收器規格

輸入：兩個高壓保護差分輸入，電子控制±90度相位轉移

增益：0-80dB

時間受控增益：0-80dB線性遞增

接收帶寬：4-500kHz

過濾器：不小于12個動態過濾模塊

操作模式：脈沖回波或一發一收

信號輸出：模擬波形，zuida±3伏，不小于50歐姆

輸出阻抗：不小于50歐姆

原裝數據采集與分析軟件

• 軟件可以設置管道具體信息，包括管道直徑，管道壁厚，頻率以及焊縫寬度，焊縫高度，焊縫反射率等，具備采集模式和觀看模式，可以設置振幅，采樣率，重復頻率，平均數，循環數，距離，增益等，自動采集與保存

• 分析軟件一次可以導入至少3組及3組以上不同頻率的數據，進行對比分析

• 具有DAC曲線，可以校準聲速，衰減，設置參考信號，能夠設置局部能量損失百分比，達到分析所需要的信號

• 可以增刪特征信號，標定信號的最小距離不小于0.2mm

• 分析軟件可以自動出具報告（頻譜圖，波形圖，數據表格）

• 報告可以導出PDF和JPG格式兩種格式

• 軟件可自動識別因結構特征多次反射而造成的偽缺陷，要求多次反射回波判別準確率達90%

• 軟件出具報告當中，會出具腐蝕部位的壁厚損失百分比

中文版數據分析軟件

• 廠家的英文軟件所采集的數據可以直接導入中文軟件進行分析，不需要轉化

• 可以校準聲速、衰減、能量損失，設置閘門、標定特征型號等參數

• 可以導入多組數據進行分析

• 可以從軟件直接導出word版本的報告，方便用戶使用

• 中文軟件具備guojia  banquanju計算機軟件著作權登記證書

長期狀態監測

• 可以將探頭安裝在管道上，做長期監測

• 通過diyi次數據和第二次數據的采集分析對比，得出腐蝕的增長

• 監測靈敏度大于等于0.6%

高溫卡具及高溫線圈

耐高溫：達500攝氏度

卡帶寬度：50.8mm

高溫線圈：40針插頭，寬度50.8mm

檢測范圍：可以檢測20mm-519mm的管徑

儲罐檢測

柔性儲罐檢測探頭：主要用于檢測儲罐罐底、罐壁及罐頂，容器等；柔性，可以適應儲罐的弧度；規格：不小于50.8mm寬；108mm-325mm可選

具備線性儲罐探頭掃查能力：馬達自動驅動；線性掃查；一次可掃查219mm-519mm的寬度；自動成像

具備360度自動馬達驅動儲罐掃查成像能力：馬達驅動探頭旋轉；在探頭檢測的一個方位可以覆蓋不小于90平方米；quanfangweiC掃描成像；探頭的尺寸為不小于5英寸的直徑；掃描的管徑大于400mm的直徑或儲罐

具備大功率卡環探頭的埋地管線檢測能力

檢測效率高；不使用鐵鈷合金帶；能量高，適合埋地管線檢測；一個卡環可以調節多種頻率；卡環的直徑調節范圍為0-10mm；能量是普通探頭的1.5倍

具備橋梁鋼索斷絲和錨桿腐蝕的檢測能力

檢測橋梁鋼索和錨桿的直徑范圍9mm-300mm；檢測距離一次zuida可達200米；可通過PE層進行檢測；磁化裝置的尺寸有200mm-300mm；需要使用單線圈適配器來檢測

具備檢測換熱器的裂紋和腐蝕的能力

檢測換熱器管的內徑9mm-30mm，依據客戶的要求定做；檢測一根換熱器的速度為20秒；一個槍座可以配置多個管徑的槍頭；可以檢測換熱器的裂紋和腐蝕

小徑管縱波扭力雙模態檢測探頭

適合5mm-20mm的小徑管，雙模態更加適合小徑管導波的傳播，檢測更精確

腐蝕檢測儀

檢測分辨率0.01mm，量程0-30mm

【推薦配置】
