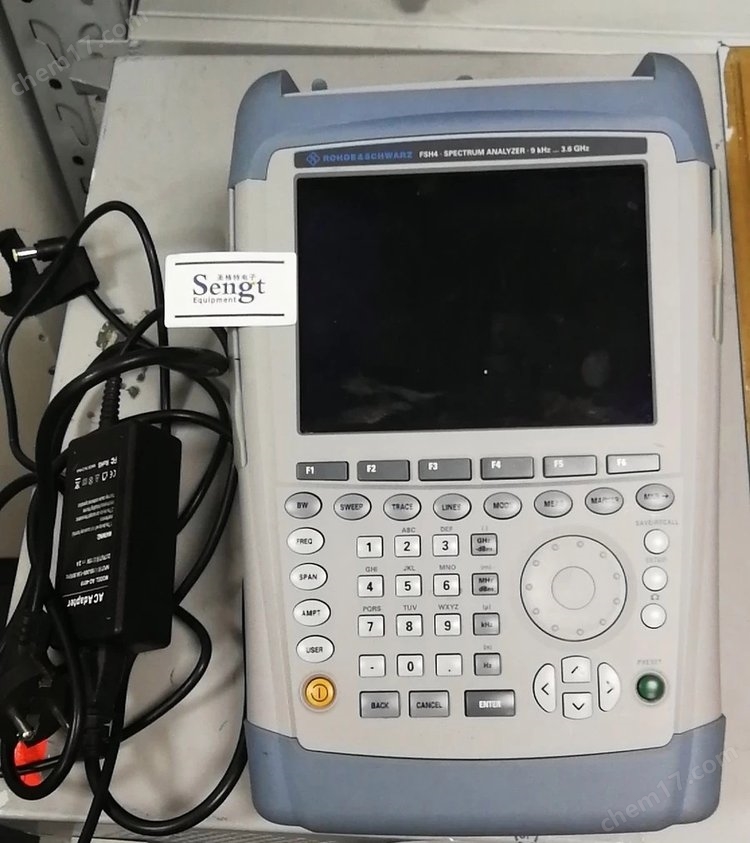

江西租賃FSH4國產頻譜分析儀品牌譜分析儀是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量?jī)x器。它又可稱為頻域示波器、跟蹤示波器、分析示波器、諧波分析器、頻率特性分析儀或傅里葉分析儀等。現代頻譜分析儀能以模擬方式或數字方式顯示分析結果，能分析1赫以下的甚低頻到亞毫米波段的全部無線電頻段的電信號。儀器內部若采用數字電路和微處理器，具有存儲和運算功能；配置標準接口，就容易構成自動測試系統。

GPT-98/99安規測試器簡易操作說明：用來示范的設備GPT-994，是1臺~5VA/四合一~(的)安規測試器可提供ACW(交流耐壓)、DCW(直流耐壓)、IR(絕緣電阻)、GB(接地阻抗)測試測試器的(設定)操作，使用位于位置的"箭頭鍵"、"飛梭"、"設置鍵"，以及顯示屏下方對應的"功能鍵"箭頭鍵和快捷鍵:(用于)移動光標的位置飛梭:(用于)改變光標位置的數值或條件設置鍵:(則是用于)模式切換(MANU/AUTO)、編輯/儲存(EDIT/SE)、(以及)公用選單測試條件的設定，可分為MANU和AUTO兩種模式MANU用來設置"個別測試條件"的，共計1組AUTO可將已設置的MANU條件，串接成可依序執行的群組~每個群組中，最多可串接16個MANU條件，同樣也是1組測試線的連接:紅/白線組(Banana-鱷魚夾):用于ACW/DCW/IR測試紅線~連接高壓輸出端子座白線~連接Return端子(小黑)紅/黑線組(壓線端子-鱷魚夾):用于GB測試紅線組~依線徑粗細分別鎖付在大紅/小紅端子黑線組~依線徑粗細分別鎖付在大黑/小黑端子經過以上介紹，相信您對GPT-98/99的操作、設置和測試線連接，已有初步的認識與了解；接著，請?jiān)俑捌慕榻B，學習各項測試條件的設置 謝謝。

頻譜分析系統主要的功能是在頻域里顯示輸入上升時間的定義頂部值、底部值的定義為什么要測量上升時間在日常對待信號快慢的態度上，小伙伴們一般只關心信號的頻率，而不關心信號的上升時間。兔子是跑得快，但跑得慢的不一定是烏龜。在標準的正弦波中，上升時間與頻率是純潔的數學關系，但在實際中，從傅里葉級數可知，實際的波形是基波和高次諧波混合的產物。波形高次諧波的比重越大，其上升時間就越短。與信號的頻率相比，上升時間更能代表信號的快慢。所以不要小看低頻的信號，只要它的上升沿是在瞬間爆發的，則足以引起信號的振鈴、反射、過沖等一系列問題。信號的頻譜特性。頻譜分析儀依信號處理方式的不同，一般有兩種類型；即時頻譜分析儀（Real-Time Spectrum Analyzer）與掃描調諧頻譜分析儀（Sweep-Tuned Spectrum Analyzer).即時頻率分析儀的功能為在同一瞬間顯示頻域的信號振幅，其工作原理是針對不同的頻率信號而有相對應的濾波器與檢知器（Detector)，再經由同步的多工掃描器將信號傳送到CRT或液晶等顯示儀器上進行顯示，其優點是能顯示周期性雜散波（Periodic Random Wes）的瞬間反應，其缺點是價昂且性能受限于頻寬范圍，濾波器的數目與的多工交換時間（Switching Time).的頻譜分析儀是掃描調諧頻譜分析儀，其基本結構類似超外差式接收器，

工作原理是輸入信號經衰減器直接外加到混波器，可調變的本地振蕩器經與CRT同步的掃描產生器產生隨時間作線性變化的振蕩頻率，經混波器與輸入信號混波降頻后的中頻信號（IF）再放大，濾波與檢波傳送到CRT的垂直方向板，因此在CRT的縱軸顯示信號振幅與頻率的對應關系。較低的RBW固然有助於不同頻率信號的分辨與量測，低的RBW將濾除較高頻率的信號成份，導致信號顯示時產生失真，失真值與設定的RBW密切相關，較高的RBW固然有助於寬頻帶信號的偵測，將增加雜訊底層值（Noise Floor），降低量測靈敏度，對於偵測低強度的信號易產生阻礙，因此適當?shù)腞BW寬度是正確使用頻譜分析儀重要的概念。
