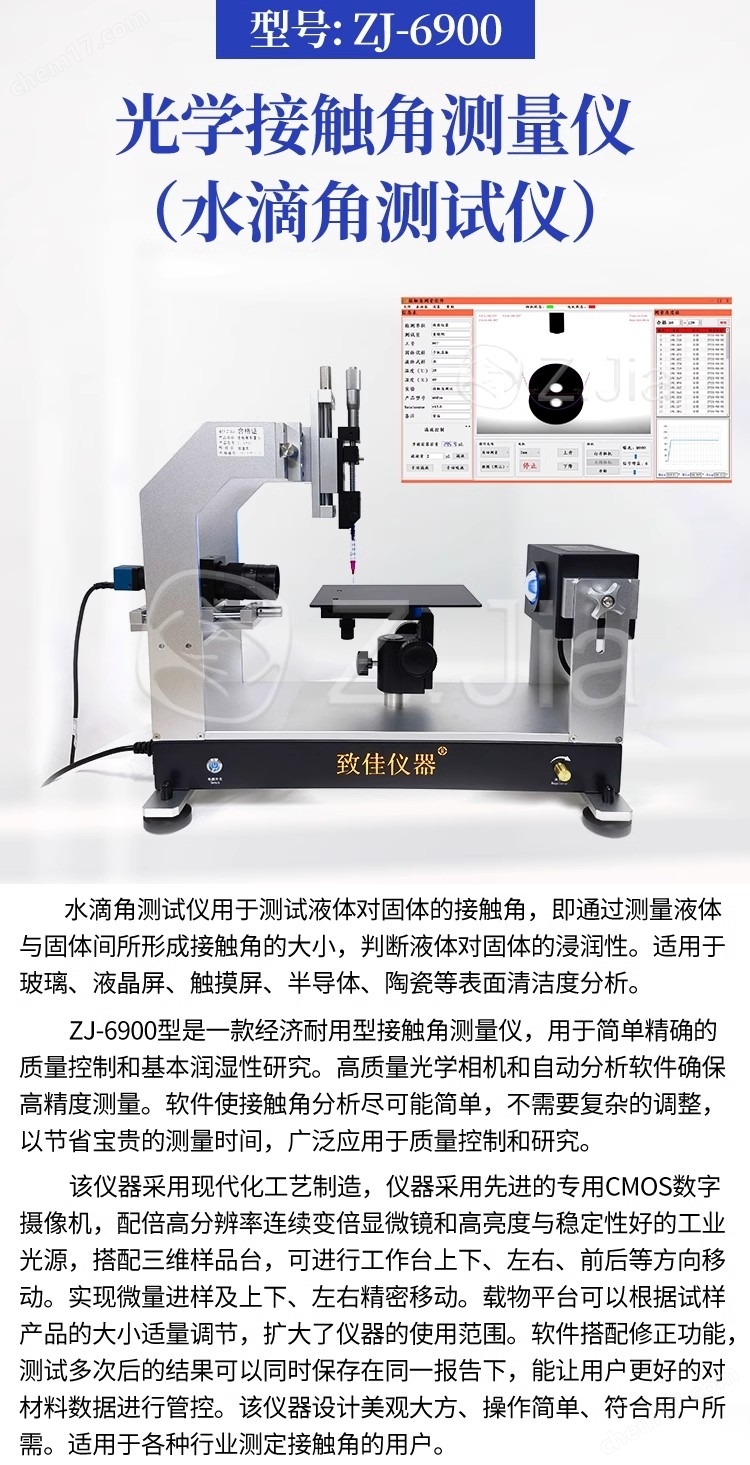

儀器介紹

    光學接觸角測量儀用于測試液體對固體的接觸角（包含前進角、后退角、滾動角），通過測量液體與固體間所形成接觸角的大小，判斷液體對固體的浸潤性、疏水性和清潔度。適用于各種鍍膜產品、液晶屏、觸摸屏、半導體、陶瓷、生物、高分子材料及測試目標的分析研究。

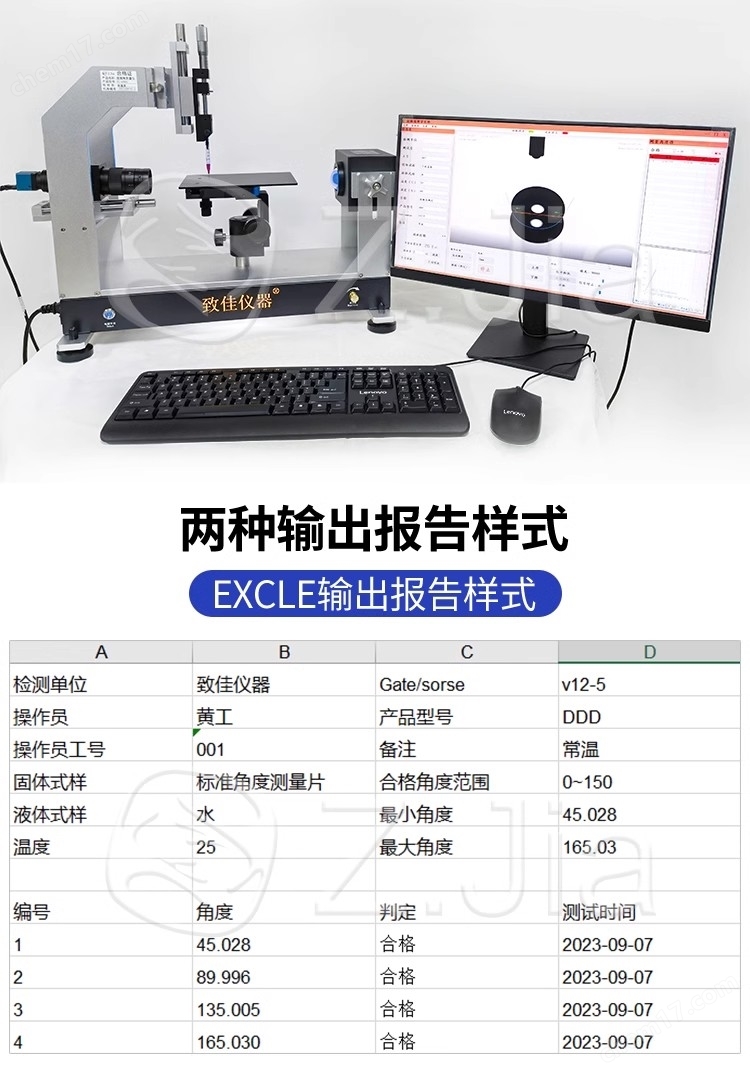

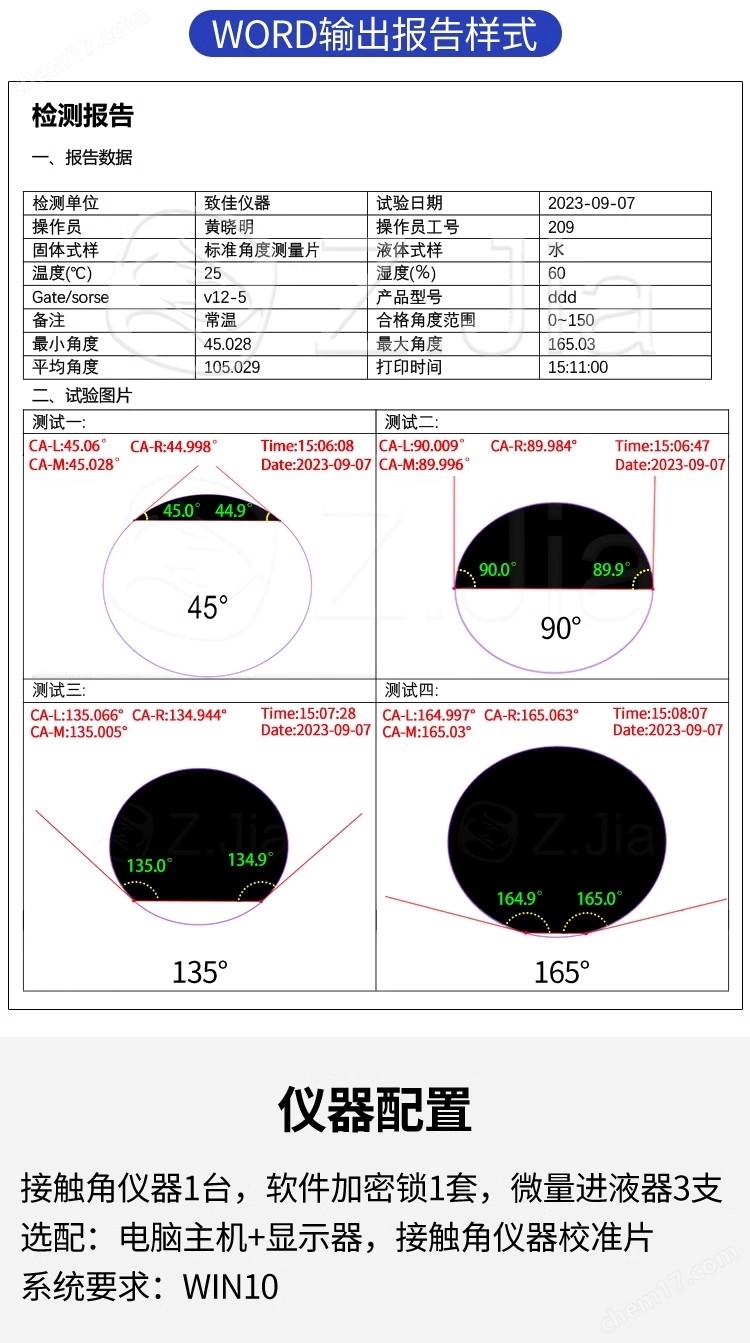

致佳光學接觸角測量儀經濟耐用、操作簡單。搭配自主研發專用軟件完成自動測算，針對復雜的目標，可調整范圍和手動選點完成測算。支持視頻錄像和播放功能，測試結果可直接導出生成WORD和EXCEL報告，數據管理直觀便捷。

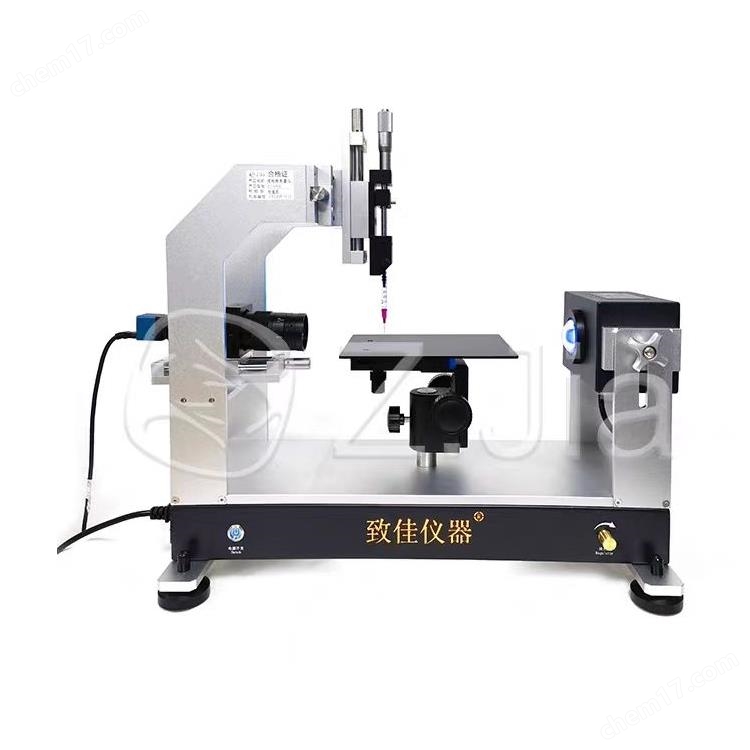

該儀器采用模塊化制造，航空鋁機身堅固耐久。大恒圖像專業CMOS數字攝像機，配備高分辨連續變倍顯微鏡和專業LED冷光源，搭配三維樣品臺，實現被測目標的上下、左右、前后方向移動。滴水針管更換簡單，可實現微量進樣及上下、左右精密移動。整機維護方便

規格參數

測量范圍：0-180°

精度：±0.10°

重復性誤差：±0.10°

接觸角測試方法：座滴法；靜態接觸角；

軟件計算方法：全自動圓環擬合法(40度以下)；全自動橢圓擬合法(40-120度)；半自動擬合法；手動取點擬合法。

表面能計算：OWRK法（軟件中預裝部分液體數據庫，可自行建立液體性能參數）

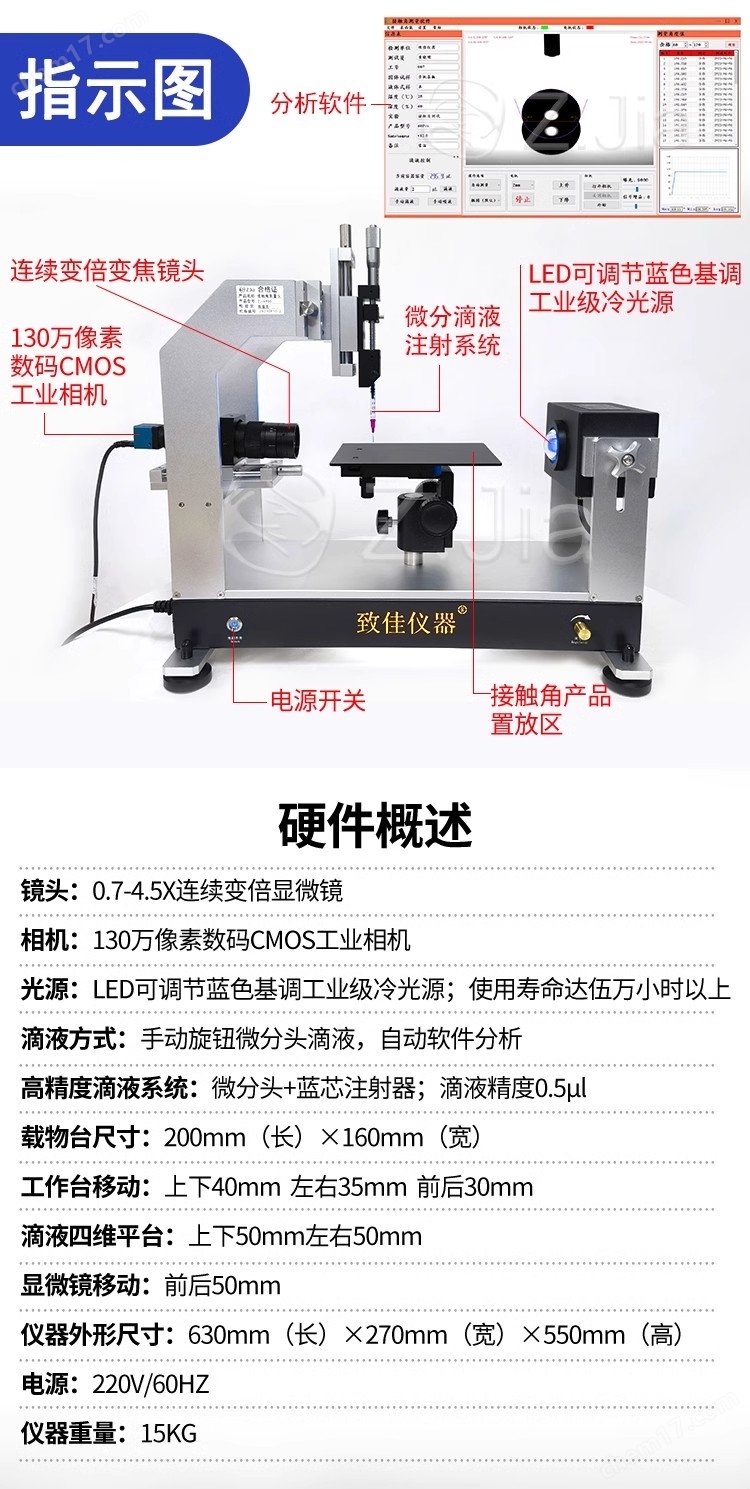

硬件概述

鏡頭：0.7-4.5X連續變倍顯微鏡

相機：大恒圖像CMOS工業相機

光源：LED可調藍調工業冷光源；

滴液方式：手動旋鈕

滴液精度：0.5μl

高精度滴液系統：微分頭+藍芯注射器；

載物臺尺寸：200mm（長）×160mm（寬）

三維工作臺移動范圍：上下45mm、左右75mm、前后35mm

滴液二維平臺：上下50mm、左右50mm

顯微鏡移動：前后50mm

儀器外形尺寸：630mm（長）×270mm（寬）×530mm（高）

電源：220V/60HZ

儀器重量：15KG

物流尺寸：680mm（長）×350mm（寬）×690mm（高）

物流重量：28KG

儀器配置

接觸角儀器1臺，軟件加密鎖1套，微量進液器3支

可選配：一體機電腦包含鼠標鍵盤；接觸角儀器校準片

系統要求：WIN10及以上
