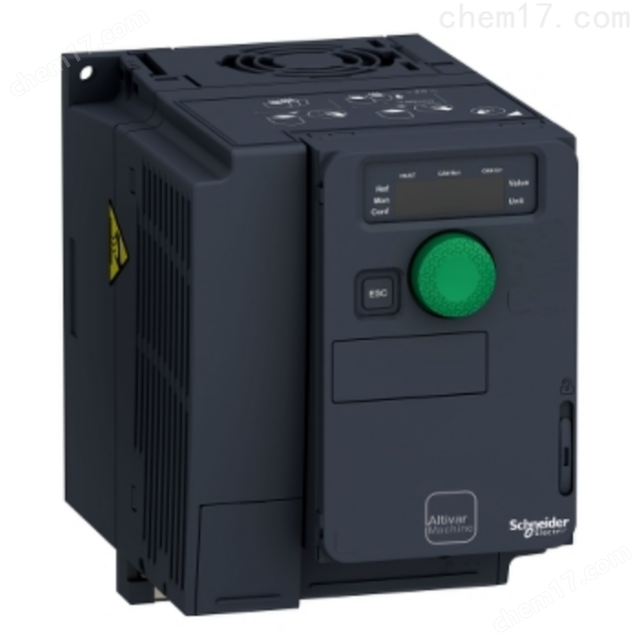

ATV320U07N4C 施耐德變頻器ATV320系列
| 參考價 | ￥1000.00 |
具體成交價以合同協議為準
- 公司名稱 江蘇多飛電氣自動化有限公司
- 品牌Schneider/施耐德
- 型號ATV320U07N4C
- 所在地常州市
- 廠商性質經銷商
- 更新時間2023/3/6 10:06:15
- 訪問次數 340
產品標簽
規格
| ATV320U07N4C | 1000.00元 | 999 臺可售 |
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 供電電壓 | 低壓 |
|---|---|---|---|
| 控制方式 | 其他 | 輸出電壓調節方式 | 其他 |
| 外型 | 塑殼 | 應用領域 | 環保,化工,制藥/生物制藥,汽車及零部件,電氣 |
| 直流電源性質 | 電壓型 |
施施耐德變頻器ATV320系列
施耐德變頻器ATV320系列 ATV320U07N4C 技術參數
| 產品系列 | ATV320 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | 復雜機器 |
| 變量 | 標準版本 |
| 驅動器格式 | 緊湊型 |
| 安裝類型 | 壁掛式安裝 |
| 通訊端口協議 | Modbus 串行 CANopen |
| 選項卡 | 通訊模塊, CANopen 通訊模塊, EtherCAT 通訊模塊, Profibus DP V1 通訊模塊, Profinet 通訊模塊, 以太網Powerlink 通訊模塊, Ethernet/IP 通訊模塊, DeviceNet |
| 額定電源電壓 [Us] | 380...500 V - 15...10 % |
| 額定輸出電流 | 2.3 A |
| 電動機功率 (kW) | 0.75 kW 適用 重載 |
| EMC 濾波器 | C2類EMC濾波器 |
| IP防護等級 | IP20 |
| 離散量輸入數量 | 7 |
|---|---|
| 數字量輸入類型 | STO 安全扭矩中斷, 24 V 直流, 阻抗: 1.5 kOhm DI1...DI6 邏輯輸入, 24 V 直流 (30 V) DI5 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (30 V) |
| 離散量輸入邏輯 | 正邏輯(源) 負邏輯 (漏) |
| 離散量輸出數量 | 3 |
| 輸出型式 | 開放式集電器 DQ+ 0…1 kHz 30 V 直流 100 mA 開放式集電器 DQ- 0…1 kHz 30 V 直流 100 mA |
| 模擬量輸入數量 | 3 |
| 模擬量輸入類型 | AI1 電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 AI2 雙極差分電壓: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 AI3 電流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 ?, 分辨率 10 位 |
| 模擬量輸出數量 | 1 |
| 模擬量輸出 型號 | 軟件-可配置電流 AQ1: 0...20 mA 阻抗 800 ?, 分辨率 10 bits 軟件-可配置電壓 AQ1: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits |
| 繼電器輸出類型 | 可配置的繼電器邏輯 R1A 1 NO 電氣壽命 100000 次 可配置的繼電器邏輯 R1B 1NC 電氣壽命 100000 次 可配置的繼電器邏輯 R1C 可配置的繼電器邏輯 R2A 1 NO 電氣壽命 100000 次 可配置的繼電器邏輯 R2C |
| 開關電流 | 繼電器輸出 R1A, R1B, R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC 繼電器輸出 R1A, R1B, R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 繼電器輸出 R1A, R1B, R1C, R2A, R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1A, R1B, R1C, R2A, R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 繼電器輸出 R2A, R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 250 V AC 繼電器輸出 R2A, R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 30 V 直流 |
| 最小開關電流 [Imin] | 繼電器輸出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流 |
| 訪問方法 | 從（站） CANopen |
| 4 quadrant operation possible | True |
| 異步電機控制配置文件 | 電壓/頻率比，5點 無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準 電壓/頻率比 無傳感器磁鏈適量控制-節能 電壓/頻率比，2點 |
| 同步電機控制配置模式 | 無傳感器矢量控制 |
| Maximum output frequency | 0.599 kHz |
| 瞬時過轉矩 | 170…200 % 標稱電機轉矩 |
| 加速和減速傾斜 | 線性 U S CUS 斜坡切換 Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
| 電機滑差補償 | 自動 無論負載情況 可調0…300 % 不可用電壓/頻率比（2 或 5 點） |
| 開關頻率 | 2...16 kHz 可調 4...16 kHz 有 |
| 額定開關頻率 | 4 kHz |
| 制動至停止 | 采用直流注入 |
| Brake chopper integrated | True |
| 線路電流 | 3.6 A 在…上 380 V (重載) 2.8 A 在…上 500 V (重載) |
| 輸入電流 | 3.6 A |
| Maximum output voltage | 500 V |
| 視在功率 | 2.4 kVA 在…上 500 V (重載) |
| 網絡頻率 | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| 預期線路Isc | 5 kA |
| Base load current at high overload | 7.1 A |
| 功耗W | 風扇: 32.0 W 在…上 380 V,開關頻率 4 kHz |
| 保護類型 | 輸入斷相: 驅動 輸出相線和接地之間的過流: 驅動 過熱保護: 驅動 電機各相線之間短路: 驅動 熱保護: 驅動 |
| 寬度 | 105.0 mm |
| 高度 | 142.0 mm |
| 深度 | 158.0 mm |
| 產品凈重 | 1.2 kg |
