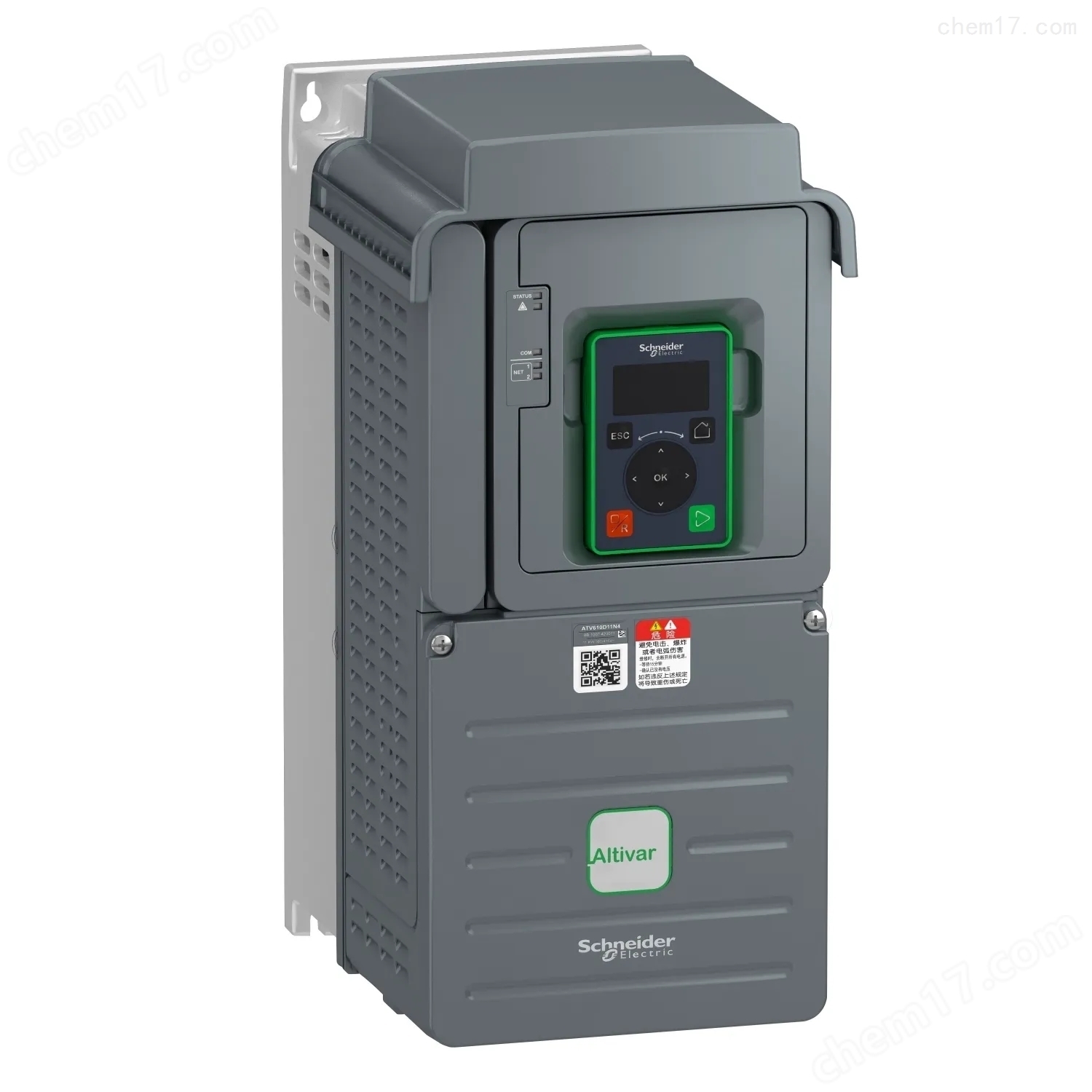

ATV610U22N4 施耐德變頻器ATV610系列
參考價 | ¥1100.00 |
具體成交價以合同協議為準
- 公司名稱 江蘇多飛電氣自動化有限公司
- 品牌Schneider/施耐德
- 型號ATV610U22N4
- 所在地常州市
- 廠商性質經銷商
- 更新時間2023/2/27 16:39:43
- 訪問次數 197
產品標簽
規格
ATV610U22N4 | 1100.00元 | 999 臺可售 |
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
產地類別 | 國產 | 供電電壓 | 低壓 |
---|---|---|---|
控制方式 | 其他 | 輸出電壓調節方式 | 其他 |
外型 | 塑殼 | 應用領域 | 環保,化工,制藥/生物制藥,汽車及零部件,電氣 |
直流電源性質 | 電壓型 |
施施耐德變頻器ATV610系列
施耐德變頻器ATV610系列 ATV610U22N4 技術參數
產品系列 | Easy Altivar 610 |
---|---|
產品類型 | 變頻器 |
應用領域 | 風扇,泵,壓縮機,傳送帶 |
產品短名 | ATV610 |
變量 | 標準版本 |
產品功能 | 異步電機 |
安裝類型 | 柜裝 |
EMC 濾波器 | 集成的 符合 EN/IEC 61800-3 category C4 和 50 m 最長電機電纜 |
IP 保護等級 | IP20 |
冷卻方式 | 強制通風 |
供電頻率 | 50...60 Hz +/-5 % |
網絡相數 | 3 相 |
額定電源電壓 [Us] | 380...460 V - 15...10 % |
電動機功率 (kW) | 2.2 kW 適用 標準負載 1.5 kW 適用 重載 |
電機功率 | 3 hp 適用 標準負載 2 hp 適用 重載 |
線路電流 | 7.8 A 在…上 380 V (標準負載) 6.5 A 在…上 460 V (標準負載) 5.6 A 在…上 380 V (重載) 4.6 A 在…上 460 V (重載) |
預期線路Isc | 5 kA |
視在功率 | 5.2 kVA 在…上 460 V (標準負載) 3.7 kVA 在…上 460 V (重載) |
連續輸出電流 | 5.6 A 在…上 4 kHz 適用 標準負載 4 A 在…上 4 kHz 適用 重載 |
瞬變電流 | 6.2 A 在 60 s (標準負載) 6 A 在 60 s (重載) |
異步電機控制配置文件 | 標準變轉矩 優化轉矩模式 標準恒轉矩 |
Output frequency | 0.0001…0.5 kHz |
額定開關頻率 | 4 kHz |
開關頻率 | 2...12 kHz 可調 |
number of preset speeds | 16個預置速度 |
通訊端口協議 | Modbus 串行 |
選項卡 | 卡槽A: 通信卡, Profibus DP V1 卡槽A: 邏輯或模擬I/O擴展卡 卡槽A: 繼電器輸出卡 |
輸出電壓 | <= 電源電壓 |
---|---|
電機滑差補償 | 不適用永磁同步電機規律 自動 無論負載情況 可以抑制 可調 |
加速和減速傾斜 | S, U 或自定義 從 0.01 至 9000 s 獨立線性可調 |
制動至停止 | 采用直流注入 |
保護類型 | 熱保護: 馬達 電機斷相: 馬達 熱保護: 驅動 過熱: 驅動 輸出相線和接地之間的過流: 驅動 輸出電壓過載: 驅動 短路保護: 驅動 電機斷相: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 總線供電失相: 驅動 超速: 驅動 控制電路上制動: 驅動 |
頻率分辨率 | 顯示單元: 0.1 Hz 模擬量輸入: 0.012/50 Hz |
電氣連接 | 控制, 螺釘終端: 0.5...1.5 mm2 線路側, 螺釘終端: 2.5...16 mm2 馬達, 螺釘終端: 2.5...16 mm2 |
端口類型 | 1 RJ45 (在遠程圖形終端) 適用 Modbus 串行 |
物理接口 | 2線制RS485 適用 Modbus 串行 |
傳輸幀 | RTU 適用 Modbus 串行 |
傳輸率 | 4.8, 9.6, 19.2, 38.4 kbit/s 適用 Modbus 串行 |
極化方式 | 無阻抗 適用 Modbus 串行 |
地址數 | 1…247 適用 Modbus 串行 |
訪問方法 | 從(站) |
電源 | 用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 |
本地信號指示 | 2 LED本地診斷: 1 個LED (黃色)集成通訊狀態: 2 LED (雙色)通訊模塊狀態: 1 個LED (紅色)電壓狀態: |
寬度 | 145 mm |
高度 | 297 mm 350 mm 帶EMC板 |
深度 | 203 mm |
產品凈重 | 3.135 kg |
