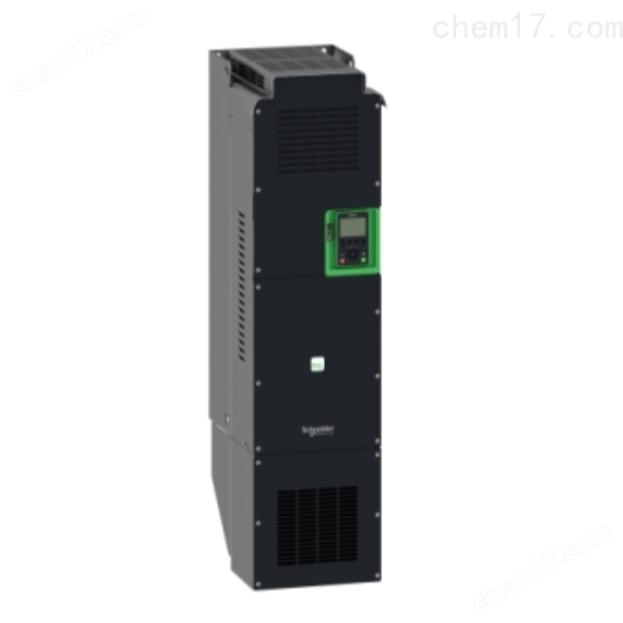

ATV630C11N4 施耐德變頻器ATV630系列
| 參考價 | ￥23460.00 |
具體成交價以合同協議為準
- 公司名稱 江蘇多飛電氣自動化有限公司
- 品牌Schneider/施耐德
- 型號ATV630C11N4
- 所在地常州市
- 廠商性質經銷商
- 更新時間2023/2/22 16:48:44
- 訪問次數 297
產品標簽
規格
| ATV630C11N4 | 23460.00元 | 999 臺可售 |
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 供電電壓 | 低壓 |
|---|---|---|---|
| 控制方式 | 其他 | 輸出電壓調節方式 | 其他 |
| 外型 | 塑殼 | 應用領域 | 環保,化工,制藥/生物制藥,汽車及零部件,電氣 |
| 直流電源性質 | 電壓型 |
施施耐德變頻器ATV630系列
施耐德變頻器ATV630系列 ATV630C11N4 技術參數
| 產品系列 | ATV御程系列 ATV600 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | 過程應用 |
| 產品短名 | ATV630 |
| 變量 | 標準版本 |
| 產品功能 | 異步電機 同步電機 |
| EMC 濾波器 | 集成的 和 150 m 最長電機電纜 符合 EN/IEC 61800-3 C3類 |
| IP 保護等級 | IP00 符合 IEC 61800-5-1 IP00 符合 IEC 60529 IP21 (套件VW3A9704) 符合 IEC 61800-5-1 IP21 (套件VW3A9704) 符合 IEC 60529 |
| 額定電源電壓 [Us] | 380...480 V |
| 冷卻方式 | 強制通風 |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
| 電動機功率 (kW) | 110 kW (標準負載) 90 kW (重載) |
| 電機功率 | 150 hp 標準負載 125 hp 重載 |
| 線路電流 | 201 A 在…上 380 V (標準負載) 165 A 在…上 480 V (標準負載) 170 A 在…上 380 V (重載) 143 A 在…上 480 V (重載) |
| 預期線路Isc | 50 kA |
| 視在功率 | 121.8 kVA 在…上 480 V (標準負載) 102.6 kVA 在…上 480 V (重載) |
| 連續輸出電流 | 211 A 在…上 2.5 kHz 適用 標準負載 173 A 在…上 2.5 kHz 適用 重載 |
| 瞬變電流 | 232.1 A 在 60 s (標準負載) 259.5 A 在 60 s (重載) |
| 異步電機控制配置文件 | 標準恒轉矩 優化轉矩模式 標準變轉矩 |
| 同步電機控制配置模式 | 永磁同步電機 同步磁阻電機 |
| 變頻器輸出頻率 | 0.1…500 Hz |
| 額定開關頻率 | 2.5 kHz |
| 開關頻率 | 2.5...8 kHz 有 2...8 kHz 可調 |
| 安全功能 | STO(安全扭矩中斷) SIL 3 |
| 離散量輸入邏輯 | 16個預置速度 |
| 通訊端口協議 | 以太網Modbus 以太網 Modbus 串行 |
| 選項卡 | 卡槽A: 通訊模塊, Profibus DP V1 卡槽A: 通訊模塊, Profinet 卡槽A: 通訊模塊, DeviceNet 卡槽A: 通訊模塊, Modbus TCP/EtherNet/IP 卡槽A: 通訊模塊, CANopen 菊花鏈 RJ45 卡槽A: 通訊模塊, CANopen SUB-D 9 卡槽A: 通訊模塊, CANopen 螺釘端子排 卡槽A/卡槽B: 數字和輸入I/O擴展模塊 卡槽A/卡槽B: 繼電器輸出擴展模塊 卡槽A: 通訊模塊, Ethernet IP/Modbus TCP/MD-Link 通訊模塊, BACnet MS/TP 通訊模塊, 以太網Powerlink |
| 安裝類型 | 壁掛式安裝 |
|---|---|
| 電網相數 | 3 相 |
| 離散量輸出數量 | 0 |
| 輸出型式 | 繼電器輸出 R1A, R1B, R1C 250 V AC 3000 mA 繼電器輸出 R1A, R1B, R1C 30 V 直流 3000 mA 繼電器輸出 R2A, R2C 250 V AC 5000 mA 繼電器輸出 R2A, R2C 30 V 直流 5000 mA 繼電器輸出 R3A, R3C 250 V AC 5000 mA 繼電器輸出 R3A, R3C 30 V 直流 5000 mA |
| 輸出電壓 | <= 電源電壓 |
| 容許的臨時增強電流 | 1.1 x In 在 60 s (標準負載) 1.5 x In 在 60 s (重載) |
| 電機滑差補償 | 可以抑制 不適用永磁同步電機規律 自動 無論負載情況 可調 |
| 加速和減速傾斜 | 線性可單調 從0.01...9999S |
| 物理接口 | 以太網 2線制RS485 |
| 制動至停止 | 采用直流注入 |
| 保護類型 | 熱保護: 馬達 安全轉矩關斷: 馬達 電機斷相: 馬達 熱保護: 驅動 安全轉矩關斷: 驅動 過熱: 驅動 輸出相線和接地之間的過流: 驅動 輸出電壓過載: 驅動 短路保護: 驅動 電機斷相: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 總線供電失相: 驅動 超速: 驅動 控制電路上制動: 驅動 |
| 傳輸速率 | 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| 頻率分辨率 | 顯示單元: 0.1 Hz 模擬量輸入: 0.012/50 Hz |
| 傳輸幀 | RTU |
| 電氣連接 | 控制: 可拆卸螺釘端子 0.5...1.5 mm2 AWG 20...AWG 16 線路側: 螺釘終端 2 x 50...3 x 120 mm2 2 x AWG 1/0...2 x 300 kcmil 馬達: 螺釘終端 2 x 50...3 x 120 mm2 2 x AWG 1/0...2 x 300 kcmil |
| 端口類型 | RJ45 (在遠程圖形終端) 適用 Ethernet/Modbus TCP RJ45 (在遠程圖形終端) 適用 Modbus 串行 |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 極化方式 | 無阻抗 |
| 交換模式 | 半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP |
| 地址數 | 1…247 適用 Modbus 串行 |
| 訪問方法 | 從（站） 以太網Modbus |
| 電源 | 用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護 |
| 本地信號指示 | 3 LED本地診斷: 3 LED (雙色)集成通訊狀態: 4 顆LED指示燈 (雙色)通訊模塊狀態: 1 個LED (紅色)電壓狀態: |
| 寬度 | 320 mm |
| 高度 | 852 mm |
| 深度 | 390 mm |
| 產品凈重 | 82 kg |
