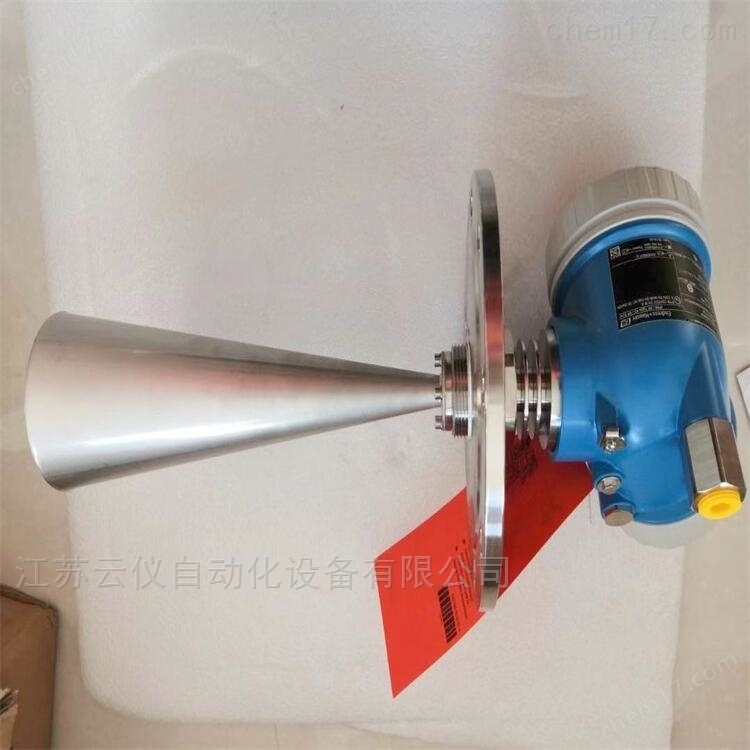

E+H雷達液位計現場調試及運用

德國E+H雷達料位計FMR51選型表

E+H 雷達液位計內置參數示意圖。在E+H雷達液位計的現場調試過程中需注意以下參數的設置，參數設置的合理性將直接影響到介質測量的準確性3 。

1）罐體形狀：在“00”基本設定菜單中“002”設置，包括拱頂罐、臥式柱形罐、旁通管、導波管（也適用于導波天線應用）、平頂罐、球罐等。

2）介質條件：在“00”基本設定菜單中“003”設置，包括介電常數未知、于1.4 至1.9 之間、于1.9至4 之間、于4 至10 之間、大于10 這幾種類型。

3）過程條件：在“00”基本設定菜單中“004”設置，包括標準狀態、平靜表面、波動表面、攪拌器、快速變化等狀態。

4）空罐高度：在“00”基本設定菜單中“005”設置。輸入從法蘭（測量的參考點）到液位（＝零點）的距離。見圖1 內置參數示意圖“E”標識。

5）滿罐高度：在“00”基本設定菜單中“006”設置，輸入從低液位到高液位（=量程）的距離，理論上測量達到天線的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的至少50 mm，但使用FMR532 型帶平面天線時這一距離至少不得低于1 m。見圖1 內置參數示意圖“F”標識。

德國E+H雷達料位計FMR51選型表

6）盲區：在“05”擴展標定菜單中“059”設置，是指能夠測量的物位與測量參考點之間的小距離，當物位處于盲區時，無法保證物位的可靠測量。FMR530 型設定數值為喇叭天線的長度，F(xiàn)MR532 型設定數值為1m。見圖1 內置參數示意圖“BD”標識。

7）安全距離：在“01”安全設定菜單中“015”設置，設定數值參照“滿罐高度”設置說明，現場調試中注意區分FMR530 型和FMR532 型。見圖1 內置參數示意圖“SD”標識。

8）做固定目標抑制：目的是消除液位回波以外的雜波（例如邊角，焊縫等）對雷達測量的影響，使測量更精確，可在“05”擴展標定菜單中“051”“052”“053”使用干擾抑制功能對內部的干擾回波進行抑制，使其不被當作真實物位回波進行計算。首先對液位“L”和距離“D”與實際人工檢尺數值進行比較，若存在誤差，選擇菜單“051”中“手動”選項，然后在菜單“052”中輸入抑制范圍，抑制范圍必須在實際液位前0.5 米結束，根據已知的空罐值E，則抑制范圍為：E-L（實際液位）－0.5 m，后在菜單“053”中啟動干擾回波抑制，在抑制過程中，可在菜單“0E2”中記錄抑制曲線（包絡線），對固定目標抑制進行檢查分析，如圖2、圖3、圖4、圖5 所示。

9）對雷達液位計顯示液位與真實液位誤差進行修正。由于人為操作原因及雷達液位計使用過程中出現的液位測量值與真實值之間的誤差，若測量值高于真實值，可以采取減少空罐高度；若測量值低于真實值，可以增加空罐高度，數值大小趨于誤差范圍大小。也可在“05”擴展標定菜單中“057”（偏移量設置）進行調整，偏移量的大小與誤差范圍大小數值相近，每一次修正的偏移量只能累計計算，不能清空。需要注
的是，修正誤差必須在靜止的儲罐表面狀態下實施。

10）對雷達液位計進行優化。在雷達液位計投運后，回波質量（在“05”擴展標定菜單中“056”設置）指明了是否獲得了有效的測量信號。數值大于20 dB，說明測量信號優良，數值小于20dB，說明測量信號低弱，需要對回波質量進行優化?？赏ㄟ^選擇的方向以使得干擾回波達到小，由此帶來的好處是進行固定目標抑制，增強測量信號。在初期安裝時，為了準確定位，在雷達液位計的法蘭或螺紋上均有標記，在安裝時此標記必須符合：FMR530 型在罐內指向罐壁，F(xiàn)MR532 型在導波管內指向?qū)Рú?。在后期運行中，可取下雷達液位計法蘭螺栓或擰松螺紋，轉動法蘭一個孔位或轉動螺紋1/8 圈注意回波質量，繼續旋轉直到轉動一圈為止，優化定位。
