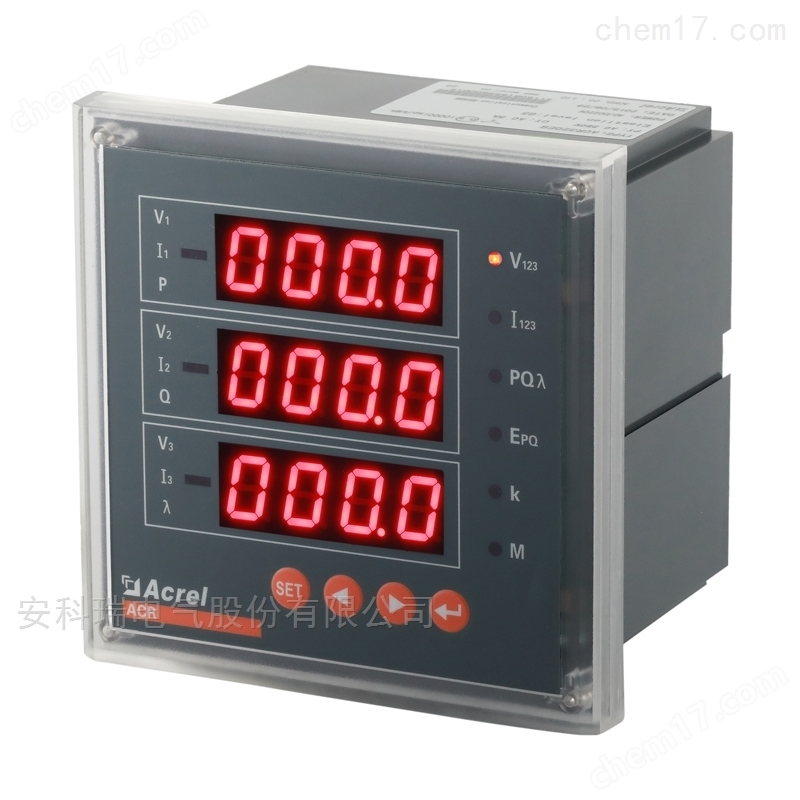

ACR320ELH諧波表
| 參考價 | ￥ 1400 |
| 訂貨量 | ≥1件 |
- 公司名稱 安科瑞電氣股份有限公司
- 品牌 Acrel/安科瑞
- 型號
- 產地 江蘇
- 廠商性質 生產廠家
- 更新時間 2022/9/14 14:13:44
- 訪問次數 148
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 參比電壓 | 過負荷：1.2 倍額定值（連續）； 2 倍額定值持續 1 秒V | 產地類別 | 國產 |
|---|---|---|---|
| 電流倍率 | 過負荷：1.2 倍額定值（連續）； 10 倍額定值持續 1 秒 | 基本電流 | 額定值：AC 57.7V/100V(100V)、220V/380V(400V)A |
| 類型 | 電子式電能儀表 | 頻率 | 45～65HzHz |
| 顯示方式 | LCD | 應用領域 | 環保,化工,石油,能源,電氣 |
| 準確度等級 | 頻率 0.05Hz、無功電能 1 級、其它 0.5 級 | 最大電流 | 額定值： 80A,120A,200A 等（具體見產品規格,特殊參數可定制）A |
ACR320ELH諧波表
是ACREL電氣股份有限公司自主研發生產的產品，該網絡儀表針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它具有全面的三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、遙信輸入、遙控輸出以及網絡通訊等功能，其中ACR230ELH/ACR330ELH同時還具有電網波形實時跟蹤顯示和SOE事件記錄功能，主要用于對電網供電質量的綜合監控診斷及電能管理。
諧波表國外有溯高美DIRIS A20，國內有ACREL的ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH，江蘇斯菲爾PD194-E4H，珠海派諾PMAC503，深圳中電電力PMC-530A，美國電氣控制QP650，華通測控PDM-803HE等。下面以ACREL的ACR220ELH產品為例,介紹ACR220ELH多功能網絡儀表的功能及技術參數。
LCD顯示、全電參量測量(U、I、P、Q、PF、F、S);四象限電能計量、復費率電能統計;THDu，THDi、2-31次各次諧波分量;電壓波峰系數、波形因子、電流K系數、電壓與電流不平衡度計算;電網電壓電流正、負、零序分量(含負序電流)測量;4DI+3DO(DO3做過壓、欠壓、過流、不平衡報警);RS485通訊接口、Modbus協議或DL/T645規約，適用于高壓重要回路或低壓進線柜中。
適用環境
工作溫度：-10℃~+45℃
儲存溫度：-25℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
ACR320ELH諧波表
技術參數
網絡
三相三線、三相四線
精度等級
電流、電壓：0.2級，
功率、有功電能：0.5級，
頻率：0.05H，
無功電能：1級
輸入電流
額定值：AC1A、5A
過負荷： 1.2倍額定值(連續) ;10倍額定值/1秒
功耗：<0.2VA(每路)
輸入電壓
額定值：AC57.7V/100V、220V/380V(400V)
過負荷： 1.2倍額定值(連續) ;2倍額定值/1秒
功耗：<0.2VA(每路)
工作電源
工作范圍 AC85-270V
頻率45-65H
功耗≤6VA(點陣式液晶)
功耗≤4VA(字段式液晶)
工頻耐壓
2kV/1min交流值
開關量輸入
4路干接點輸入，內置+5V電源
開關量輸出
輸出方式：2或3路繼電器常開觸點輸出
觸點容量：AC 250V/3A、DC 30V/3A
脈沖輸出
輸出方式:集電極開路的光耦脈沖，2路輸出
脈沖常數: 10000、40000、160000 imp/kWh
通訊
RS485接口
MODBUS-RTU協議
波特率38400、19200、9600、4800可設定
外形及安裝尺寸
ACR220ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。LCD顯示(字段式液晶)
ACR230ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。LCD顯示(點陣式液晶)
ACR320ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。LCD顯示(字段式液晶)
ACR330ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。LCD顯示(點陣式液晶)
及著作權
ACR220ELH：電能質量分析儀表液晶顯示面板--外觀號200830060356.X
ACR220ELH著作權登記號：滬 DGY-2006-0044《ACR多電量測控管理模塊軟件V1.0》
范例
型 號：ACR320ELH
輔助電源：AC/DC220V
輸入信號：380V 600A/5A 4DI/2DO
電 網：三相四線
通 訊：RS485/Modbus-RTU
型 號：ACR320ELH
輔助電源：AC/DC220V
輸入信號：380V 800A/5A 4DI/3DO
電 網：三相四線
通 訊：RS485/Modbus-RTU
工作溫度：-10℃~+45℃
儲存溫度：-25℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
ACR320ELH諧波表技術參數
網絡
三相三線、三相四線
精度等級
電流、電壓：0.2級，
功率、有功電能：0.5級，
頻率：0.05H，
無功電能：1級
輸入電流
額定值：AC1A、5A
過負荷： 1.2倍額定值(連續) ;10倍額定值/1秒
功耗：<0.2VA(每路)
輸入電壓
額定值：AC57.7V/100V、220V/380V(400V)
過負荷： 1.2倍額定值(連續) ;2倍額定值/1秒
功耗：<0.2VA(每路)
工作電源
工作范圍 AC85-270V
頻率45-65H
功耗≤6VA(點陣式液晶)
功耗≤4VA(字段式液晶)
工頻耐壓
2kV/1min交流值
開關量輸入
4路干接點輸入，內置+5V電源
開關量輸出
輸出方式：2或3路繼電器常開觸點輸出
觸點容量：AC 250V/3A、DC 30V/3A
脈沖輸出
輸出方式:集電極開路的光耦脈沖，2路輸出
脈沖常數: 10000、40000、160000 imp/kWh
通訊
RS485接口
MODBUS-RTU協議
波特率38400、19200、9600、4800可設定
外形及安裝尺寸
ACR220ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。LCD顯示(字段式液晶)
ACR230ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm, 安裝深度為85mm。LCD顯示(點陣式液晶)
ACR320ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。LCD顯示(字段式液晶)
ACR330ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。LCD顯示(點陣式液晶)
及著作權
ACR220ELH：電能質量分析儀表液晶顯示面板--外觀號200830060356.X
ACR220ELH著作權登記號：滬 DGY-2006-0044《ACR多電量測控管理模塊軟件V1.0》
范例
型 號：ACR320ELH
輔助電源：AC/DC220V
輸入信號：380V 600A/5A 4DI/2DO
電 網：三相四線
通 訊：RS485/Modbus-RTU
型 號：ACR320ELH
輔助電源：AC/DC220V
輸入信號：380V 800A/5A 4DI/3DO
電 網：三相四線
通 訊：RS485/Modbus-RTU
