　　上海金靈祥自動化科技有限公司是一家多年從事大型系統備件（集散式控制系統、可編程控制器、冗余容錯控制系統、機器人控制系統、大型伺服控制系統）等進口自動化系統備件、模塊銷售及系統集成的。對西門子自動化產品有著強大的優點與趨勢， 公司在與德國 SIEMENS公司自動化與驅動部門的長期緊密合作過程中，建立了良好的相互協作關系。 上海金靈祥自動化科技有限公司本著、誠信、合作、共贏、的經營理念，竭誠為客戶提供好的服務，好的價格；歡迎來電垂詢。

在調用MC_Power功能塊后，將Enable管腳與工藝對象中通訊相關的變量進行關聯，變量位置查找如圖編程示例如圖3、4所示，編程示例如圖5所示，此時，當PLC與驅動器都啟動完成，且通訊建立時，驅動器才能完成使能。此外，如果激活了編碼器和驅動參數的自動讀取功能，則還可以將的狀態（2：“ADAPTED”，已完成數據傳送）加入到啟動條件中。PLC與驅動器之間通訊建立后，如果在正常運行過程中出現通訊中斷的情況，通訊恢復后，在對MC_Power進行使能時，Error管腳會出現16#8001錯誤，工藝對象會出現“與設備（驅動裝置或編碼器）通信故障”報警，由于工藝對象故障的存在，MC_Power將無法對驅動器進行使能，只有確認故障后，驅動器才能重新使能。

支持PROFINET通訊的PLC通過安裝GSD文件的方式可以組態V90PN進行控制。此種控制方式的優點在于，基本定位功能不會占用PLC資源，PLC能控制的軸的大數量主要受PLC本身所能連接的PROFINET站點數量的限制，缺點在于只能實現單軸的定位。在TIA博途下，推薦使用驅動庫中基于111報文的功能塊FB284控制V90PN實現基本定位控制。當通過S7-1200/1500 PLC通過組態工藝對象的方式對V90進行控制時，需要使用MC_Power功能塊對驅動器進行使能。某些工況下，要求設備啟動后，PLC立即通過MC_Power對驅動器進行使能，因此用戶在編寫驅動使能程序時，將MC_Power的Enable管腳給定為常1，如果這樣編程則需要保證驅動器、編碼器與控制器通訊正常。但是，如果PLC先于驅動器完成啟動， MC_Power將無法正常完成使能過程，如圖1、圖2所示，只有對工藝對象的故障完成確認后才可以正常使能。

我們以S7-1200/S7-1500配西家驅動V90PN為例來加以簡單說明。實現定位功能時，位置控制器可以在PLC中也可以在驅動器中，它們分別對應于PLC的工藝對象（TO）及驅動中的基本定位功能（EPOS）。此種定位控制是將位置閉環放在PLC中執行，而V90PN工作在速度模式下。在TIA博途下，通過在S7-1200/S7-1500PLC中組態“定位軸”工藝對象(TO)，使用PLCopen運動控制指令控制V90PN執行定位任務。此種方式會占用PLC資源，因此根據型號不同，PLC大帶軸數量也有很大差別。使用S7-1500/1500T PLC通過TO方式控制V90的優點在于，除了可以實現單軸基本定位功能外，還可以實現齒輪同步，凸輪同步等高級位置控制功能。由于S7-1500及V90PN均支持PROFINET IRT通信，使用TO的方式可以實現高動態，高精度的位置控制；S120/V90PN驅動器內部都集成了基本定位控制器（EPOS），激活后可以通過EPOS功能實現單軸的點動、回零、程序步、相對定位以及絕對定位等操作。此時，位置閉環由驅動器本身完成，PLC只需通過報文發送啟動命令、定位速度、目標位置等信息至驅動器即可，

為了能滿足更多客戶的實際需要，我們對于SINAMICS V90進行了升級，在硬件上推出了新尺寸的驅動器和新形式的電纜連接器以滿足更加苛刻的安裝要求，在軟件上為了能夠?qū)崿F(xiàn)更多的生產工藝，增加了更改故障/報警類型等相關功能和參數，下面我們來看一下V90產品具體有哪些改變:

1.V90 新產品特性

為了更加節省柜內安裝空間，對于SINAMICS V90驅動器我們推出了全新尺寸0.1～0.2KW FSA尺寸驅動器，相比FSB尺寸驅動器的寬度將減少10毫米（18%）

例如，同樣加速時間設定范圍為0-360S，如果一個單位是0.1S， 則其設定精度為小數點后面一位，為X.X S， 如果單位是0.01S，則設定可精確到X.XX S。又叫缺省值，默認值。這是生產廠家在出廠時設定的值，實際應用時，變頻器的大多數功能參數都不需設置，就按出廠值即可，只有需要重新設置的參數才把出廠值改為設定值，若設置后，變頻器運行不合適還需要進行調整。上面幾個內容是參數格式的基本組成，除了這些內容，有些變頻器還增加了“參數的面板顯示”和“運行中參數修改”的內容， “參數面板顯示”表示用操作面板設定參數值時，該參數在面板顯示屏的符號。 “運行中參數修改”則表示在變頻器運行中能否對該參數重新進行設定。

表示執行功能的簡易稱呼，由于變頻器功能名稱沒有統一的標準，因而我們?cè)趯W(xué)習時，不能看到名稱就想當然的根據自己的經驗來理解，一定要參照變頻器使用說明書中對參數功能的說明來掌握。
不同的參數功能有不同的理解。如果是屬于選擇性的功能，則設定范圍是一種選與不選或選擇那一個，例如操作模式選擇，頻率設定選擇等，如果是屬于量的選擇， 則設定范圍是該參數量的選擇范圍， 例如， 加速時間選擇范圍為0-360S，則設定值應在0-360S中確定一個量。指上述量的設定范圍的單位，當然，如果是選擇性功能是沒有設定單位的， 實際上， 單位表示設定的精度 （或分辨率） 。

又叫功能碼，編碼，功能等。參數編號是變頻器功能的代號，編號的目的是為了在預置參數時能在操作面板上方便地顯示（也有部分變頻器其參數編號與操作面板上的顯示不一樣，則在參數格式中有專門說明）
對參數編號的編制方法，大致有二種類型，順序編制，像三菱變頻器，相近的功能參數為一組，

像臺達、LG等都是，這種編制的好處是查找和應用比較方便。至于功能組別的劃分，則又有不同，有的按實際功能分，有的按基本應用，輸入、輸出來分。

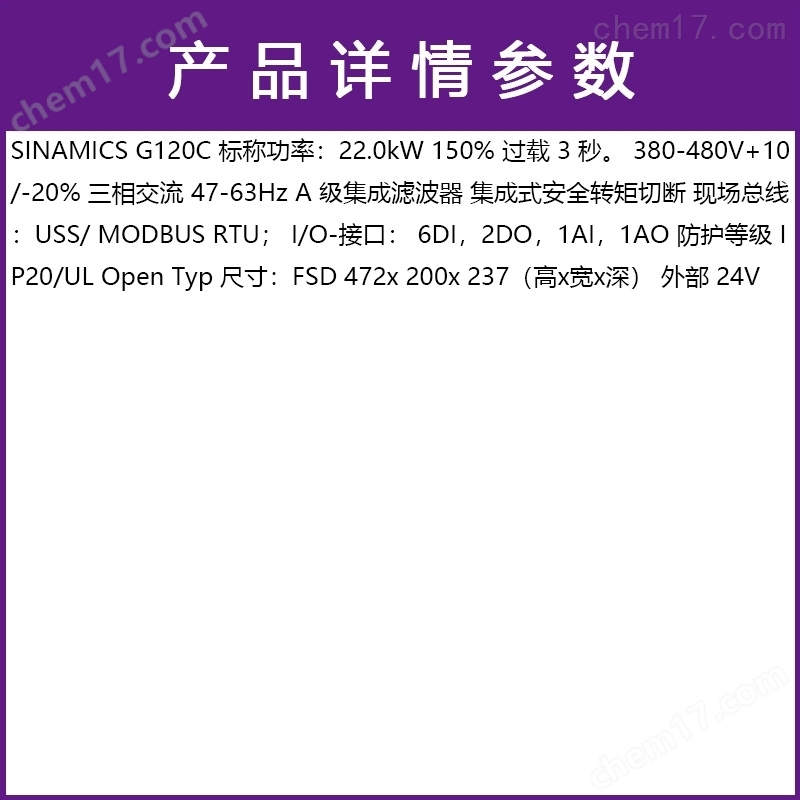

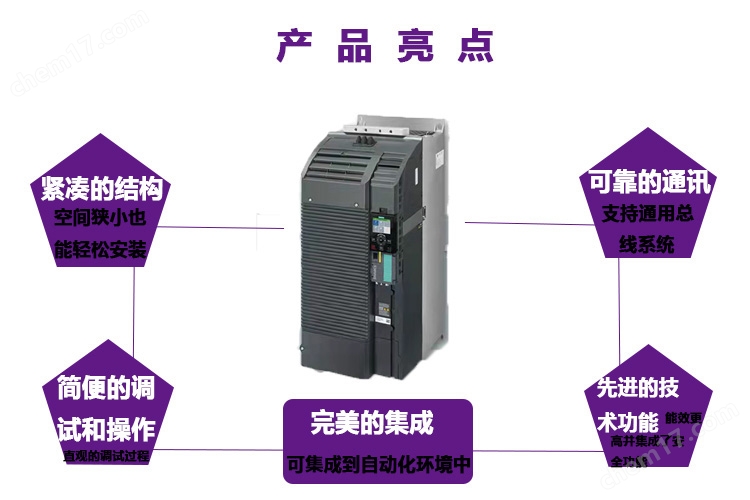

西門子G120C系列緊湊型變頻器西門子G120C系列緊湊型變頻器
