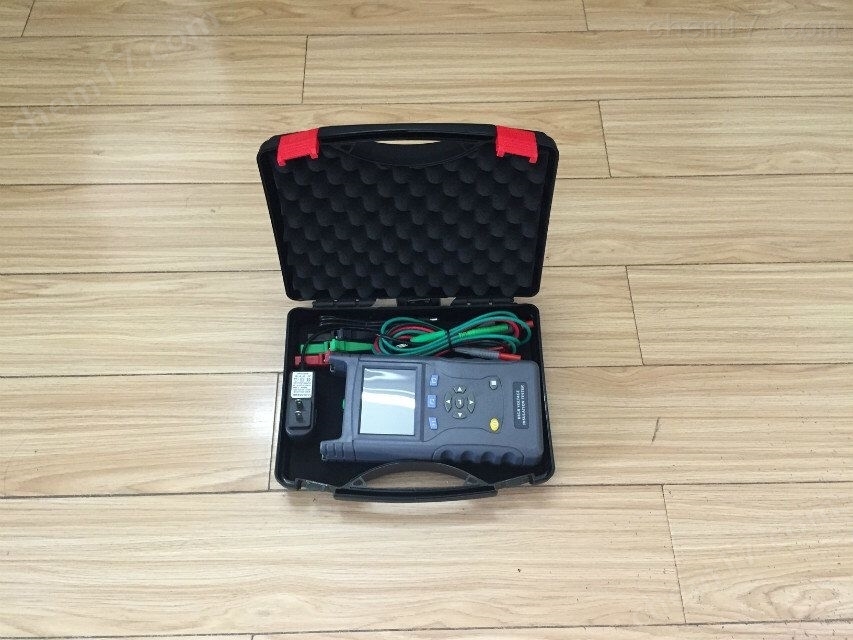

產品介紹

數字式局部放電檢測儀適用于各種電壓等級和容量的變壓器、發電機、CT/VT、套管、GIS、電容器、電力電纜、開關及其它高壓電氣設備的局部放電檢測，在線監測。

產品參數

1、測量通道:獨立2通道。

2、可測試品的電容量范圍6pF~250µF。

3、檢測靈敏度:0.1pC。

4、采樣精度:12bit;采樣速率:20M/S。

5、顯示工作方式

(1)顯示方法:橢圓--正弦--直線

(2)觸發同步方式:分內外觸發方式，內觸發為儀器電源同步觸發，50Hz;

外觸發為同步試驗電源工作頻率，50~400Hz內任意頻率。

(3)外觸發同步信號輸入電壓:10~200V，輸入功率<1伏安。

(4)信號相位判定:橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，手持式超聲波高壓開關柜局部放電測試儀外觸發同步方式下系統準確真實地顯示了的試驗電源的周期、相位。

6、時間窗:相位大小任意選擇，可動態放大顯示時間窗，手持式超聲波高壓開關柜局部放電測試儀兩個時間窗可分別或同時開。

7、濾波頻帶:3dB低頻端頻率fL分10、20、40kHz檔，3dB高頻端頻率fH分80、200、300kHz檔，fL和fH可靈活任意組成各種濾波通帶。

8、信號放大器:

(1)增益調節:分增益粗調和增益細調，增益粗調分5檔，檔間增益差20dB(10倍)，誤差±1 dB調節;增益細調范圍>20dB。

(2)放大器正負極性響應不對稱性:<1dB。

9、局放信號測量:可在連續、放大等顯示工作方式下測量局放信號，誤差±5%(以滿量程計)。

10、具有數據存儲，回放功能。具有打印功能，生成標準試驗報告。

11、工作環境溫度:-10~45℃，相對濕度:≤95%。

12、電源AC220V;頻率50Hz;功率300W。
