德國E+H雷達液位計FMR50技術說明書

FMR50雷達液位計中文說明書

雷達液位計FMR50 適用于液位測量的基本型儀表.

應用

• 液體、漿料和泥漿的連續、非接觸式液位測量

• PVDF 或 PP 全密封喇叭天線

• 測量范圍：40 m (131 ft)

• 溫度：–40…+130 °C (–40…+266 °F)

• 壓力：–1…+3 bar (–14.5…+43.5 psi)

• 測量精度：± 2 mm

• 防爆認證；WHG；船級認證

• 線性協議(三點、五點)

德國E+H雷達液位計FMR50技術說明書   優勢

• 介質類型和過程條件改變時，仍可進行可靠測量

• HistoROM 數據管理，便于調試、維護和診斷

• 多路回路跟蹤確保優良可靠性

• SIL2 認證，符合 IEC 61508 標準；同構冗余或異構冗余系統的安全等級可達

SIL3

• 無縫集成至控制系統或資產管理系統中

• 本國語言顯示的直觀用戶界面

• 符合 SIL 和 WHG 要求的簡便的功能驗證

雷達液位計FMR50       輸入

天線接收雷達脈沖反射信號，并將反射信號傳輸至儀表。儀表內的微處理器進行信號分析，識別

出雷達脈沖信號在物料表面的真正反射回波。儀表使用的信號識別算法(PulseMaster® eXact 軟件

和多路回波信號跟蹤算法)凝聚了多年基于行程時間技術的測量經驗。

至介質表面間的距離(D)與脈沖信號的運行時間呈比例關系：

D = c · t/2

其中，c 為光速。

空標高度(E)已知時，物位(L)的計算公式如下：

L = E – D

測量參考點(R)在過程連接處。詳細信息請參考外形尺寸示意圖：

FMR50：→  49

Micropilot 具有干擾回波抑制功能， 可以由用戶自行開啟。干擾回波抑制功能和多路回波信號跟

蹤算法共同確保了干擾回波(例如：邊緣和焊縫產生的干擾回波)不會被誤識別為真正的物位回波。

FMR50雷達液位計中文說明書

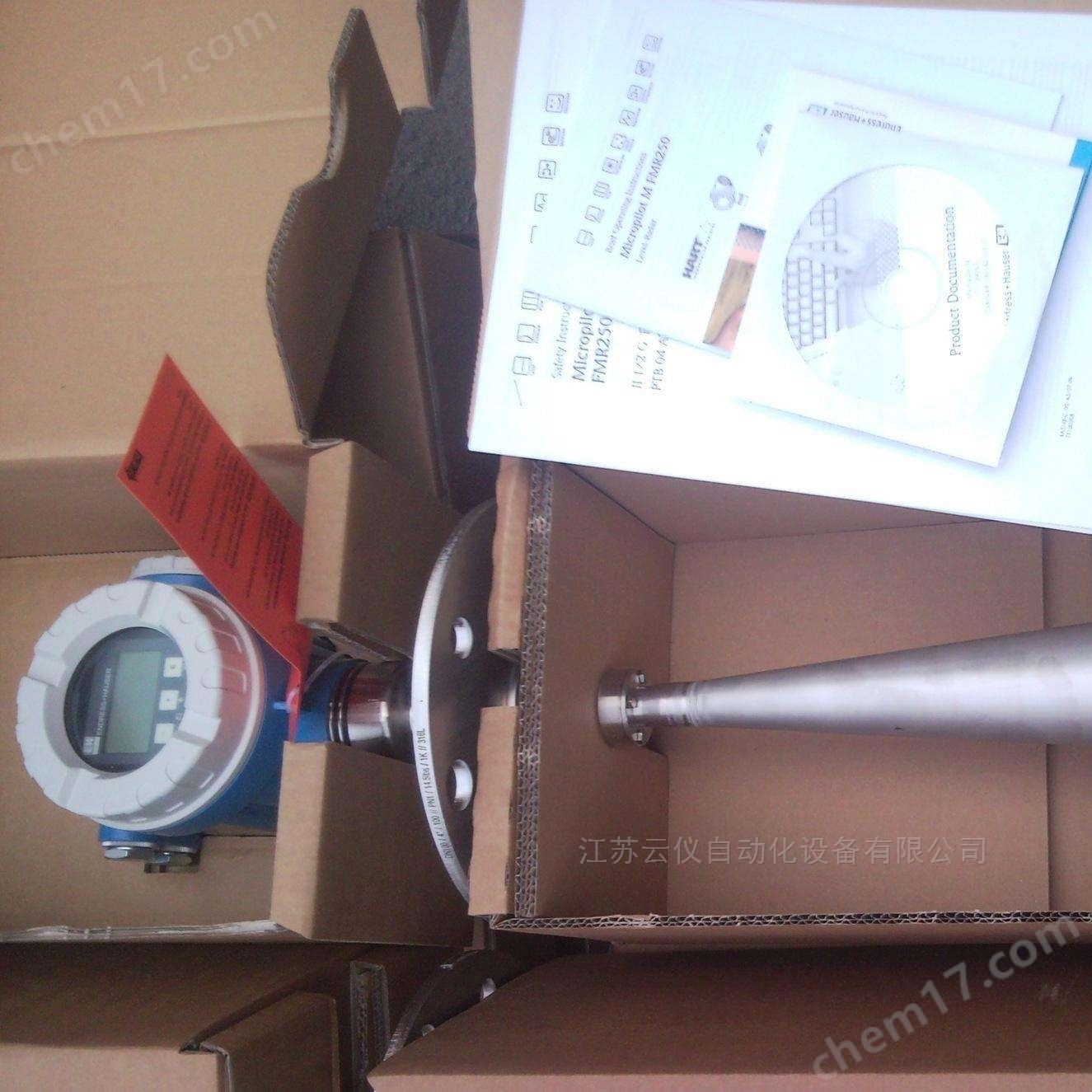

圖片
