德國HEIDENHAIN海德漢百超磨邊Y軸編碼器安裝使用:

絕對型旋轉編碼器的機械安裝使用:

絕對型旋轉編碼器的機械安裝有高速端安裝、低速端安裝、

輔助機械裝置安裝等多種形式。

高速端安裝:安裝于動力馬達轉軸端(或齒輪連接)，此方法優點是分辨率高，由于多圈編碼器有4096圈，馬達轉動圈數在此量程范圍內，可充分用足量程而提高分辨率，缺點是運動物體通過減速齒輪后，來回程有齒輪間隙誤差，一般用于單向高精度控制定位，例如軋鋼的輥縫控制。另外編碼器直接安裝于高速端，馬達抖動須較小，不然易損壞編碼器。

低速端安裝:安裝于減速齒輪后，如卷揚鋼絲繩卷筒的軸端或最后一節減速齒輪軸端，此方法已無齒輪來回程間隙，測量較直接，精度較高，此方法一般測量長距離定位，例如各種提升設備，送料小車定位等。

德國HEIDENHAIN海德漢百超磨邊Y軸編碼器作用

精確位置測量：在磨邊過程中，精確控制刀具或磨輪在 Y 軸方向的位置，確保對材料邊緣進行精準的打磨、切割等加工，使加工尺寸精度達到要求。

速度反饋與控制：實時監測 Y 軸方向的運動速度，配合控制系統調整電機的轉速和進給量，保證加工過程的平穩性和效率，同時避免因速度過快或過慢導致的加工質量問題。

故障診斷與保護：當編碼器檢測到 Y 軸方向的運動異常時，如位置偏差過大、速度突變等，可及時向控制系統發出報警信號，觸發設備停機或采取相應的保護措施，防止設備損壞和加工事故的發生。

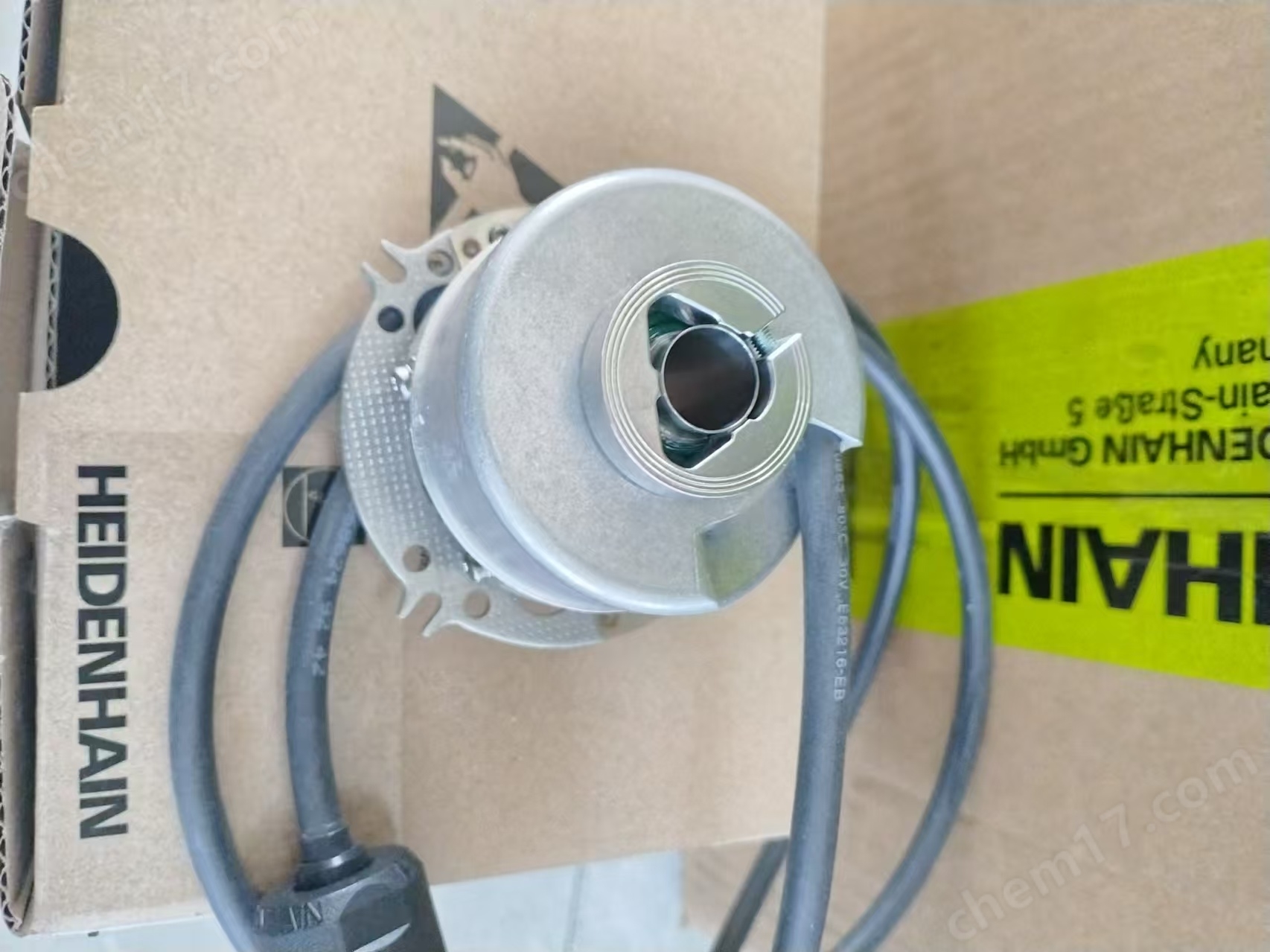

ECN413204803S17-58海德漢百超磨邊Y軸編碼器工作原理

光電式：內部有一個帶有刻度的碼盤和光電傳感器。碼盤上刻有透光和不透光的條紋或編碼圖案，當碼盤隨 Y 軸運動而轉動時，光電傳感器中的發光二極管發出的光線被碼盤遮擋或透過，光敏元件接收到的光信號會發生變化，產生與碼盤位置相對應的脈沖信號?？刂葡到y(tǒng)通過對這些脈沖信號的計數和處理，就能確定 Y 軸的位置、位移和速度等信息。

磁電式：利用霍爾效應或磁阻效應來工作。在編碼器內部有一個磁環或磁柵，當 Y 軸運動使磁環或磁柵相對磁傳感器移動時，磁場的變化會使磁傳感器產生電信號變化，通過對這些電信號的處理和轉換，得到 Y 軸的位置和運動信息。這種編碼器具有抗振動、抗污染能力強等優點，適用于較為惡劣的工業環境。

海德漢編碼器常見故障及解決方法

信號不穩定：原因：可能是編碼器受到電磁干擾、電纜連接不良、傳感器損壞或碼盤污染等。

解決方法：檢查編碼器的屏蔽措施是否到位，如使用屏蔽電纜并確保接地良好；檢查電纜連接是否松動、破損，如有問題及時更換電纜；清潔碼盤表面，去除油污、灰塵等污染物；若傳感器損壞，則需更換編碼器或傳感器組件。

位置測量不準確：

原因：可能是編碼器的分辨率設置不當、碼盤磨損、安裝精度不夠或控制系統參數設置錯誤等。

解決方法：重新檢查和設置編碼器的分辨率參數，確保與控制系統的要求匹配；檢查碼盤是否有磨損、劃痕等，如有損壞需更換碼盤；重新調整編碼器的安裝位置和角度，保證安裝精度；仔細核對控制系統中與編碼器相關的參數設置，如計數方向、零點位置等。

編碼器無信號輸出：

原因：可能是供電電源故障、電纜斷路、編碼器內部電路損壞或傳感器故障等。

解決方法：檢查供電電源是否正常，電壓是否在編碼器的工作電壓范圍內，如有問題修復或更換電源；使用萬用表檢查電纜的通斷情況，如發現斷路及時更換電纜；若懷疑編碼器內部電路或傳感器故障，可嘗試更換編碼器進行測試。

海德漢百超磨邊Y軸編碼器維護與保養

定期清潔：定期清理編碼器的外殼、碼盤和傳感器部位，防止灰塵、油污等雜質進入編碼器內部影響其正常工作?？梢允褂酶蓛舻能洸?、專用的清潔劑進行擦拭。

檢查連接部件：定期檢查編碼器的安裝支架、固定螺絲以及電纜連接頭等部位，確保連接牢固，無松動、脫落現象。如發現連接松動，應及時緊固；如發現電纜有破損、老化等情況，應及時更換電纜。

潤滑保養：對于帶有軸承的編碼器，定期對軸承進行潤滑保養，可延長軸承的使用壽命，保證編碼器的正常運轉。根據編碼器的使用環境和要求，選擇合適的潤滑油或潤滑脂進行潤滑。

定期校準：為了確保編碼器的測量精度，需要定期對其進行校準。校準的方法和周期可參考編碼器的使用說明書或設備制造商的建議。在校準過程中，可使用專業的校準設備或工具，對編碼器的零點位置、分辨率等參數進行調整和修正。
