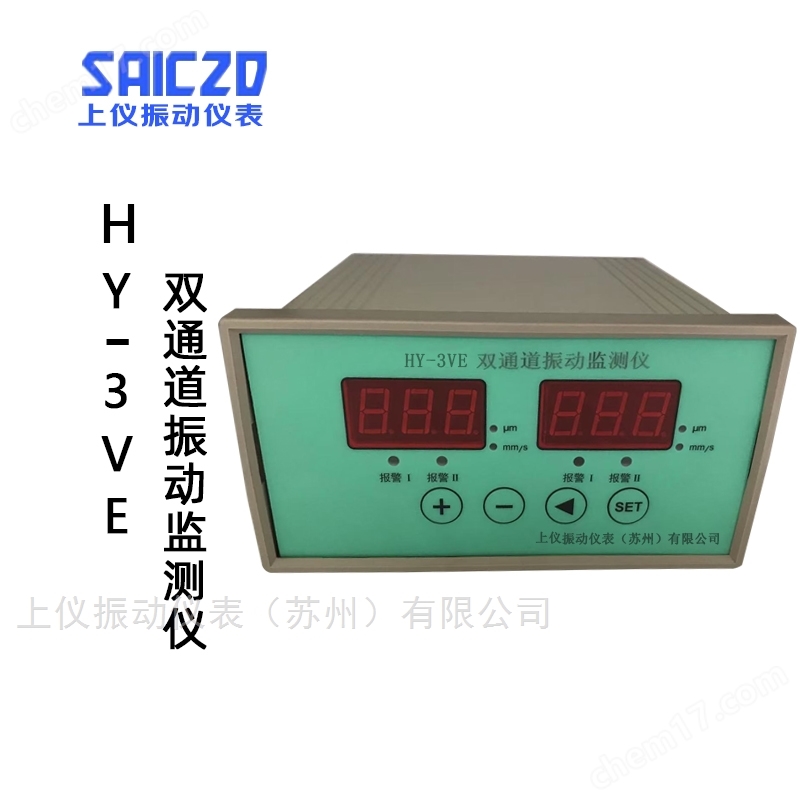

HY-3VE 振動監控保護儀

HY-3VE 振動監控保護儀

配接磁電式振動速度傳感器、振動加速度傳感器，可測量各種旋轉機械的軸承振動的幅度和烈度。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報

主要功能：

    汽輪機、磨煤機、風機、減速機、水泵、離心機、   平衡機、空壓機等旋轉類機械的軸瓦振動的監視和   保護。

功能說明：

• 測量值、報警設定值，可分別在LED數碼管上顯示。

• 當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。

• 設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。

• 具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。

• 振動烈度(振動強度)和振動幅度（振動位移）自由切換。

電氣指標：

• 傳感器輸入：磁電式速度傳感器或振動加速度傳感器

• 測量范圍：0～500μm pk-pk

•              0～50.0mm/s rms

• 測量精度：線性誤差≤±1% （滿度值）

• 顯示方式：數碼管顯示

• 頻    響：1.0－300Hz

• 電流輸出：4～20mA；驅動500Ω的負載

• 報警接點容量：AC220V/3A，DC28V/3A

• 工作電源：220VAC±10%  50Hz  功耗≤10W

物理指標：

整機尺寸：

• 盤裝表：160（寬）×80（高）×160（深）mm

• 開孔尺寸： 152（寬）×74（高）mm

• 掛壁表：寬190×高290×厚92（mm）

• 安裝尺寸：底170×高272（mm）

環境指標：

• 溫   度： -20℃到+65℃，相對濕度 ≤90%
