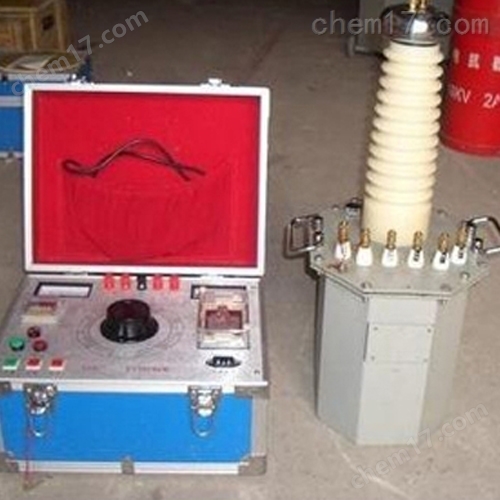

工頻耐壓測試儀
參考價 | ¥ 6500 | ¥ 6200 |
訂貨量 | 1 件 | ≥2 件 |
- 公司名稱 上海征原電氣科技有限公司/上海高壓測試儀
- 品牌 上海征原
- 型號
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2025/8/19 15:38:02
- 訪問次數 1099
聯系方式:虞經理13816003118 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
真空度測試儀,SF6微水測試儀,真空開關動特性測試儀,斷路器動特性測試儀,高壓開關動特性測試儀,串聯諧振耐壓試驗裝置,高低壓開關柜通電試驗臺,六相繼電保護測試儀,靜電電壓表,三倍頻發生器,三倍頻感應耐壓裝置,超低頻耐壓試驗裝置,0.1HZ超低頻高壓發生器,硅橡膠高壓線,真空檢測儀,CT伏安特性測試儀,變壓器變比測試儀,礦用雜散電流測試儀,高壓測試儀,變頻介質損耗測試儀
產地類別 | 國產 | 應用領域 | 環保,生物產業,石油,電子/電池,道路/軌道/船舶 |
---|
上海征原公司產品廣泛應用于供電、發電、水電、通信、鐵路、船舶、港口、機場、油田、石化、鋼鐵、冶金、科研所、各大院校,計量檢測。公司運用現代企業管理制度,推崇以人為本的企業文化,已形成了科技創新和市場開拓為一體的組織結構,為廣大用戶提供技術為本的企業文化,已形成了科技創新和市場開拓為一體的組織結構,為廣大用戶提供技術良好、質量可靠、使用輕便,智能化系列測控系統。公司實行完善的質量管理體系、智能化、研發創新,以生產質量為根本,以*為保障,回報用戶賦予我們的信賴和支持。
一、工頻耐壓測試儀特點:
監視功能:高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示。
保護功能:過流保護、零位啟動保護、聲光語言報警提醒 ?! ?/p>
采用新型時間繼電器,計時范圍更廣(1S~99H)。
采用新型電流繼電器,更可靠,確保人身及設備安全高壓試驗變壓器。
采用新型絕緣,耐潮,耐沖擊,絕緣程度高結構合理,體積小,重量輕。
二、工頻耐壓測試儀主要技術指標:
1、輸出電壓范圍:AC 0-5kV±5%(指示值)
2、輸出功率:AC 2kVA(5kV/500mA持續10min)
3、輸出波形:AC 50Hz正弦波
4、過流整定:1 ~ 10 A
5、定時范圍:1-999秒±5%
6、工頻耐壓實驗裝置電源:交流220V±10% 50Hz±5%
7、外型尺寸:320×420×350(mm)
9、儀器重量:25kg
三、其他機型參數表(僅供參考)
型號 | 試驗電壓 | 變壓器容量 | 泄漏電流范圍 | 電機檢測適用范圍 |
ZY-2103 | 3KV | 3KVA | 5-500mA | 220V-1140V/500KW以下電機 |
ZY-2104 | 5KV | 3KVA | 5-500mA | 220V-1140V/500KW以下電機 |
ZY-2105 | 5KV | 5KVA | 5-500mA | 220V-1140V/500KW以下電機 |
ZY-2106 | 5KV | 5KVA | 5-1000mA | 220V-1140V/500KW以下電機 |
ZY-2110 | 10KV | 5KVA | 5-500mA | 220V-4000V/1000KW以下電機 |
ZY-2120 | 10KV | 10KVA | 5-500mA | 220V-4000V/1000KW以下電機 |
ZY-2130 | 30KV | 30KVA | ≤1000mA | 380V-10000V以下電機 |
ZY-2150 | 50KV | 50KVA | ≤1000mA | 380V-10000V以下電機 |
ZY-2200 | 50KV | 100KVA | ≤2000mA | 380V-10000V以下電機 |
YDJ-3II | 3KV | 3KVA | 5-500mA | 220V-1140V/500KW以下電機 |
YDJ-3II | 5KV | 3KVA | 5-500mA | 220V-1140V/500KW以下電機 |
YDJ-3II | 5KV | 5KVA | 5-500mA | 220V-1140V/500KW以下電機 |
四、技術要求
試驗變壓器使用環境要求:
輸入電壓:交流220V或380V,50Hz;
環境溫度:-40℃~40℃;
相對濕度:≤85%(環境溫度為25℃時);
不含有化學性氣體及蒸汽的環境中;
無爆炸性危險的氣體中;
不受雨水浸入的場合下。
五、操作步驟
1、按接線原理圖連接好引線,并將變壓器和控制箱可靠接地;
2、試驗前,檢查各部位的接線是否接觸良好,并檢查控制箱的調壓器是否調至"零"位;
3、接通電源,綠色指示燈亮,按下啟動按鈕,紅色指示燈亮,表示變壓器已通電,等待升壓;
4、順時針勻速旋轉調壓器手柄,進行升壓,并密切注意儀表指示以及試品的情況;
5、試驗完畢后,應迅速將電壓降至零位,并按下停止按鈕,然后切斷電源,解開試驗引線。
六、注意事項
1、做高壓試驗時,必須由2人或2個以上人員參加,并明確做好分工,明確相互間的方法。并有專人監護現場安全及觀察試品的試驗狀態;
2、變壓器和控制箱應有可靠的接地;
3、試驗過程中,升壓速度不能太快,也決不允許突然全電壓通電或斷電;
4、在升壓或耐壓試驗過程中,如發現下列不正常情況時,應立即降壓,并切斷電源,停止試驗,查明原因后再做試驗。① 電壓表指針擺動很大;② 發現絕緣燒焦的異味、冒煙現象;③ 被測試品內有不正常的聲音。
5、試驗中,如果試品短路或故障擊穿,控制箱中的過流繼電器工作,此時,將調壓器回至零位,并切斷電源后,方可將試品取出。
6、進行電容試驗或進行直流高壓泄漏試驗時,試驗完畢后,將調壓器降至零位后,并切斷電源,然后,應用放電棒將試品或電容器的高壓端對地進行放電,以免存留在電容中的電勢發生觸電危險。
