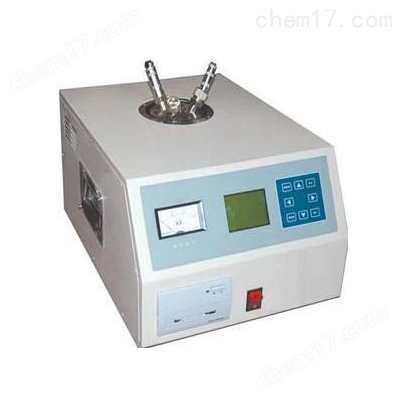

絕緣油介質損耗測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率的高精密儀器，一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。

ZYJD2000-2絕緣油介質損耗及電阻率測試儀主要功能及特點：

1、油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。具有排油電磁開關，可以在不拆卸油杯的情況下排空杯中試樣油，并可用試樣油沖洗油杯。

2、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

3、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

二、ZYJD2000-2絕緣油介質損耗及電阻率測試儀主要技術指標：

1、電源電壓： AC 220V±10%

2、電源頻率： 50Hz/60Hz ±1%

3、測量范圍:

電容量       5pF～200pF

相對電容率   1.000～30.000

介質損耗因數 0.00001～100

直流電阻率 2.5 MΩm～20 TΩm

4、測量精度：

電容量  ±(1%讀數+0.5pF)

相對電容率   ±1%讀數

介質損耗因數 ±(1%讀數+0.0001)

直流電阻率 ±10%讀數

5、分辨率:電容量  0.01pF

相對電容率   0.001

介質損耗因數 0.00001

6、測溫范圍： 0～125℃

7、溫度測量誤差： ±0.5℃

8、交流實驗電壓： 500～2200V  連續可調，頻率50Hz

9、直流試驗電壓： 0～500V  連續可調

10、功耗：100W

介質損耗測試儀工作原理：

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx）。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。

儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。
