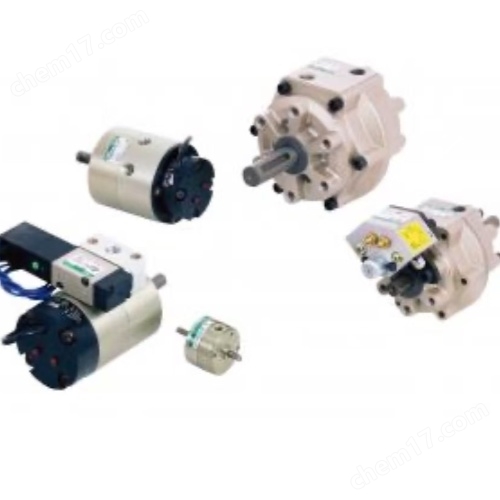

日本喜開理CKD SELEX擺動氣缸葉片型產品特點：

系列充實

小型SELEX擺動氣缸新增擺動角度270°型，裝置設計的自由度更高。

高扭矩、省空間

小型SELEX擺動氣缸新增雙葉片型，實現了高扭矩、省空間。

使用方便的擺動起點

擺動起點可選擇45°、90°，安裝更方便。（尺寸30以上、擺動角度270°除外）

系列中新增擺動角度可變型新增了利用擋塊和微調螺釘，可從30°起在大擺動角度范圍內自由設定角度的角度調整型，有助于實現機械裝置的高精度化。（尺寸1及50以上除外）

可高溫使用使用通過空氣干燥機抑制了空氣濕度的干燥空氣時，可在-5～80℃的環境溫度范圍內使用。（帶開關、尺寸30以上除外）

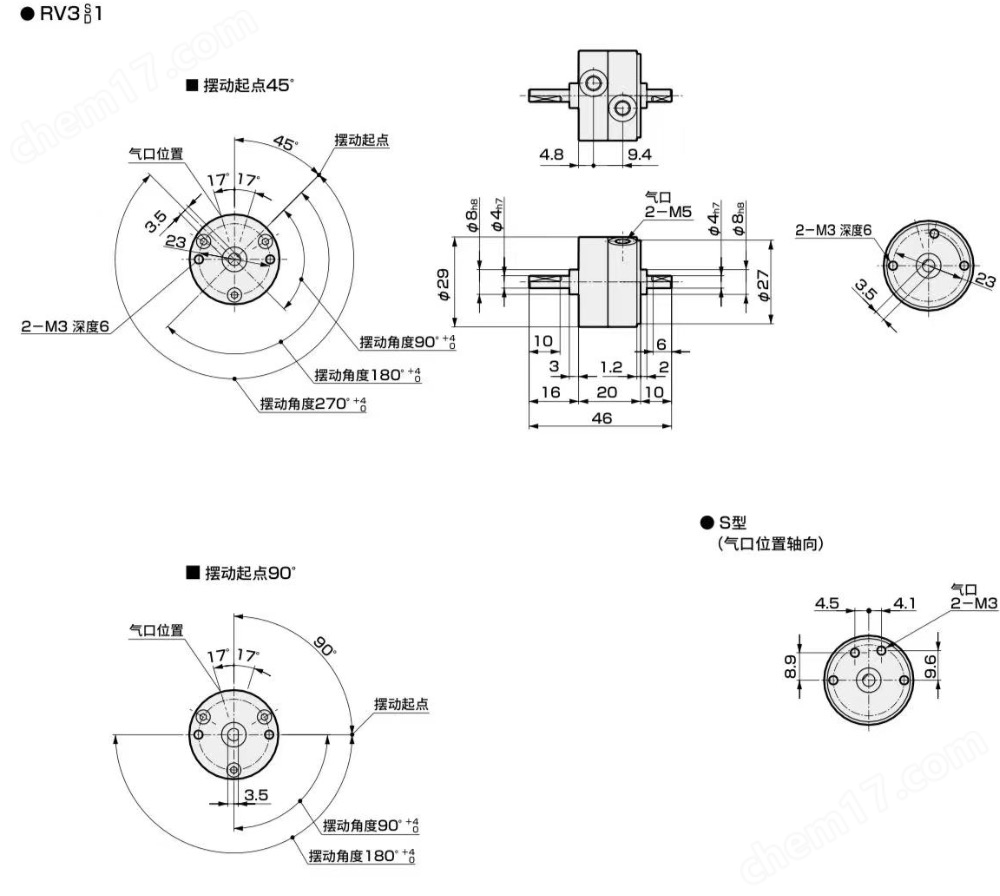

外形尺寸圖：

工作原理：

RV3系列葉片型擺動氣缸通過壓縮空氣驅動葉片旋轉，實現輸出軸的往返角度運動。葉片與軸體一體成型，氣壓推動葉片使其繞中心軸旋轉，適用于短行程、需重復定位的自動化場景。

應用領域：

廣泛用于自動裝配線、電子元件定位、夾持機構驅動、包裝機械等需要精準旋轉動作的行業，特別適用于對節拍效率與空間緊湊性要求較高的設備。

選型建議：

選型時應綜合考慮所需扭矩、旋轉角度、負載慣性及安裝空間。CKD提供缸徑15/20/25/32/40/50多種型號，用戶可依據動作頻率、安裝方式選擇合適產品，并可搭配位置檢測開關及調角附件提高靈活性。

安裝及注意事項：

安裝前應確認供氣系統已排除水分及雜質。安裝時應避免氣缸承受外力沖擊，并確保旋轉方向與負載一致。建議使用柔性連接件以吸收裝置運動時產生的偏差。

維護保養：

RV3系列設計為長壽命低維護型，但建議定期檢查進氣過濾器與供氣壓力，保持系統潔凈。如使用環境粉塵較多，應適當縮短清潔周期。避免長時間無氣狀態下動作，防止密封件硬化。

日本喜開理CKD SELEX擺動氣缸葉片型衍生系列：

如有需求請詳見： 日本喜開理-SELEX擺動氣缸葉片型
