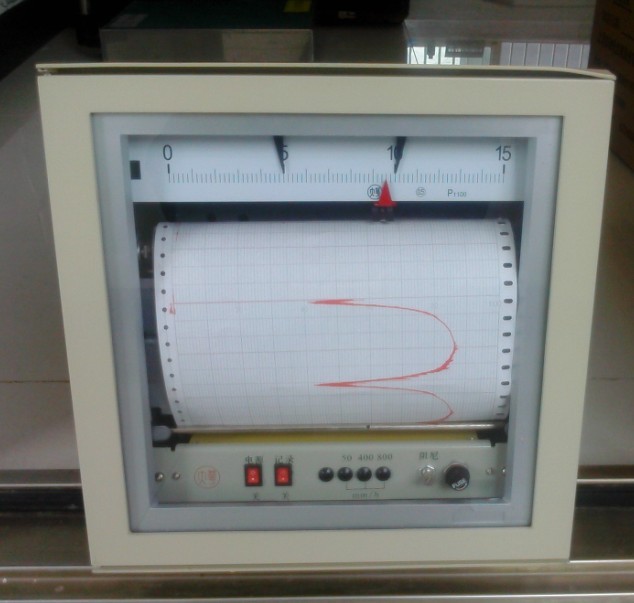

GTWFJ-101系列中長圖有紙記錄儀可廣泛的供冶金，化工，石油和發電等工礦企業以及各科研單位作自動測量，記錄。并控制各種參數之用。
GTWFJ-101系列中長圖有紙記錄儀為電位差計，與各種標準分度的熱電偶，輻射感溫器配套使用以測量溫度，也可與產生直流電勢的相應變送器配套以測量壓力，流量或進行成分析。
上述兩大系列的儀表均符合Q-YBM19-2003標準，僅在電氣原理及接線上不相同，但在機械結構上卻基本相同，零部件及元件大部分能通用。
GTWFJ-101系列分單筆和多點，如儀表帶有電接點的表面定值裝置，則儀表還可以實現對被測對象進行自動控制。電筆儀表為連續劃線記錄，多點儀表分6、12點二種為周期循環分色打點記錄。
下面對單筆和多點的基本型儀表及帶表面設定電接點裝置儀表加以說明。

主要技術參數

1、工作氣候條件：溫度：0-50°C 相對濕度：30%-85%

2、電源：交流220V 50HZ

3、指示基本誤差：+-0.5%

4、記錄基本誤差：+-1.0%

5、指示回差：0.25%

6、標尺刻度全長：0.25%

7、輸入側額定外阻：

8、消耗功率40W

9、電接點設精度：1%

10、質量：?jiǎn)喂P：17KG 多筆：18KG

11、外形尺寸：280×280×300mm

12、開孔尺寸：260×260×300mm
