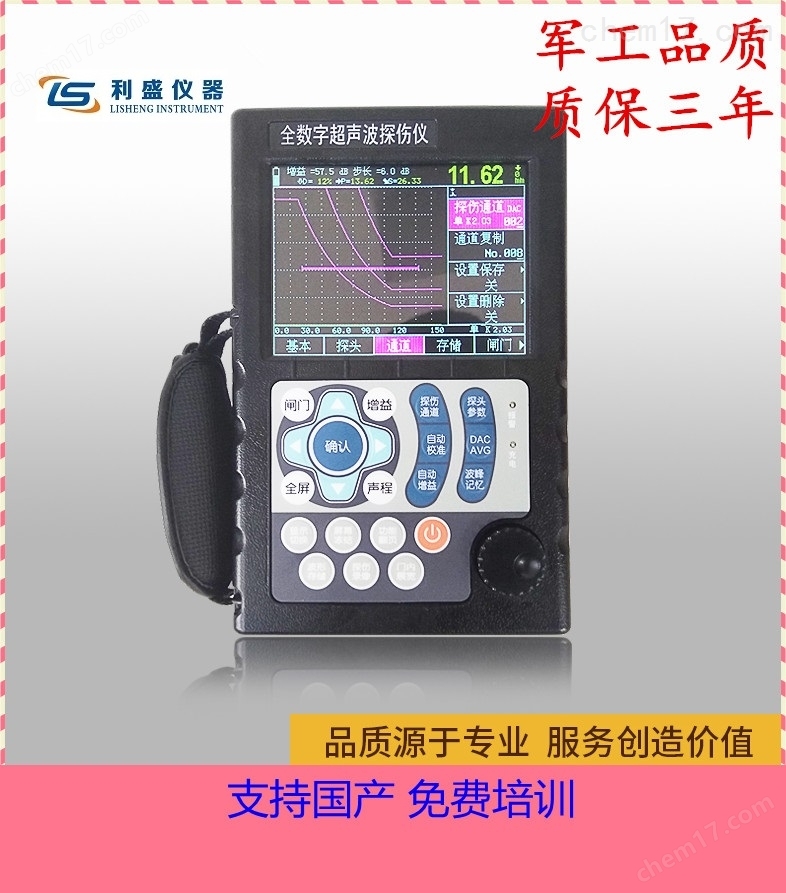

數字式 超聲波探傷儀 LSTS-800B

一、產品概述：

   數字式 超聲波探傷儀 LSTS-800B能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、*、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的*儀器。

二、主要功能：　

　　高精度定量、定位，滿足了較近和較遠距離探傷的要求；　

　　近場盲區小，滿足了小管徑、薄壁管探傷的要求；　

　  自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；　

　　自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；　

　　自由切換三種標尺（深度d、水平p、距離s）；　

　　自動增益、回波包絡、峰值記憶功能提高了探傷效率；　

　　自動錄制探傷過程并可以進行動態回放；（無*）　

　　φ值計算：直探頭鍛件探傷，找準缺陷zui高波自動換算孔徑ф值；　

　　100個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；　

　　可自由存儲、回放500幅A掃波形及數據；　

　  DAC、AVG、TCG曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

　　14個內置探傷標準可調出。                                                       　

　　可以自由輸入任意行業標準；　

　　發射脈沖寬度和強度可調；

　　B掃描功能，清晰顯示缺陷縱截面形狀　

　　與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；　

　　IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗*力；　

　　利用PC端通訊軟件可以升級儀器系統的功能；　

　　26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；　

　　高性能安全環保鋰電池供電，可連續工作8-10小時。　

　　實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；　

　　掉電保護，存儲數據不丟失；　

　　探傷參數可自動測試或預置；　

　　數字抑制，不影響增益和線性；　

　　增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；　

　　PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；　

三、重要輔助功能：

　　角度和K值兩種輸入方式　

　　回波次數分析　

　　電源狀態指示　

　　閘門聲光報警　

　　DAC聲光報警　

　　屏幕的凍結和解凍　

　　時鐘顯示　

　　休眠和屏保

四、 LSTS-800B技術參數：

    掃描范圍：0～10000mm鋼縱波

    工作頻率：0.4MHz～20MHz

    垂直線性誤差：≤3%

    水平線性誤差：≤0.1%

    增益： 110dB

    靈敏度余量： ＞62dB（深200mmΦ2平底孔）

    分辨力：＞40dB（5N20）

    動態范圍：≥32dB

    噪聲電平：＜8%

    硬采樣頻率：320MHz

    重復發射頻率：100~1000HZ

    聲速范圍：100～15000（m/s）

    工作方式：?jiǎn)尉絺?、雙晶探傷、穿透探傷

    數字抑制：（0～80）%，不影響線性與增益

    工作時間：連續工作10小時以上（鋰電池）

    環境溫度：（-20～70）℃（參考值）

    相對濕度：（20～95）% RH

    外型尺寸：238×155×46（mm）

    重量：1.0KG

五、標準配置 ：

    1.主機：1臺

    2.直探頭：1個

    3.斜探頭：1個

    4.9V電源適配器：1個

    5.探頭連接線：2根

    6.產品包裝箱：1個

    7.使用說明書：1本

    8.合格證、裝箱卡、保修卡：1套
