工作溫度 | 高溫 | 公稱通徑 | 15mm |
---|---|---|---|
類型(通道位置) | 二通式 | 零部件及配件 | 配件 |
流動方向 | 單向 | 壓力環境 | 常壓 |
應用領域 | 醫療衛生,環保,食品/農產品,化工,制藥/生物制藥 | 種類 | 敝口向下浮子式 |
一、產品介紹
883F倒置桶型蒸汽疏水閥有特殊的杠桿結構,廣泛用于造紙、紡織、印染、食品、石油、化工等工業加熱設備的蒸汽管道。
二、工作原理
883F倒置桶型蒸汽疏水閥內部結構是杠桿系統連接倒置桶,開啟與關閉是根據凝結水和蒸汽的密度差來工作的;管路啟動時,疏水閥閥座處于開啟狀態,迅速將滯留管道的空氣和低溫冷凝水排出,當蒸汽進入倒置桶內,倒置桶產生向上浮力,桶上的連接杠桿帶動閥瓣關閉閥門。當一部分蒸汽產生凝結水,桶內失去浮力下沉,倒置桶連接杠桿帶動閥瓣開啟閥門。
三、結構特點
1、 結構簡單,不易故障。無插銷或鉸鏈結構,無固定磨損,節能效果佳。耐磨鉻鋼閥座,不銹鋼結構,使用壽命長。
2、 間歇排放雜志均可沖走,不積污垢,自動排空氣。
3、 有多種節流孔選擇,在不同壓力下,可達到高排水流量。
4、 內部零件全安裝在閥蓋上,維修方便。
四、應用場合
蒸汽管線、工藝設備、蒸煮設備、蒸汽加熱桶、模壓機、機組式加熱器、油預熱器、轉換器、盤管、滾筒.
五、連續排水量表
型號/尺寸 | 疏水閥的工作kg/cm 2 | |||||||||
0.5 | 1 | 2 | 4 | 8 | 9 | 10 | 12 | 15 | 17 | |
880/880F | 240 | 280 | 230 | 280 | 280 | 310 | 260 |
|
|
|
881/881F | 420 | 470 | 460 | 410 | 380 | 420 | 365 | 380 | 335 | 350 |
882/882F | 800 | 930 | 930 | 920 | 800 | 900 | 660 | 720 | 560 | 600 |
883/883F | 1520 | 1750 | 1800 | 2000 | 1560 | 1750 | 1550 | 1730 | 1500 | 1550 |
884/884F | 2500 | 2950 | 3020 | 3050 | 2600 | 2950 | 2550 | 2880 | 2500 | 2600 |
885/885F | 3960 | 4500 | 4500 | 4400 | 4600 | 4900 | 4500 | 4850 | 3000 | 3200 |
816/816F | 7190 | 8600 | 8150 | 8800 | 8000 | 8850 | 8450 | 9000 | 8400 | 8650 |

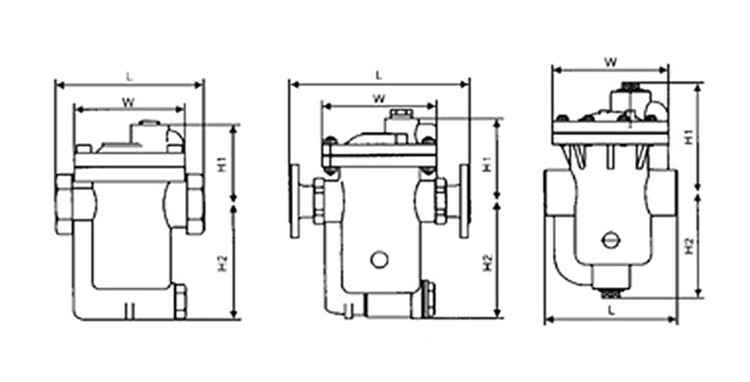

技術參數表及連接尺寸(單位:mm)
|
