德巖插入式熱式氣體質量流量計是氣體流量計中的新型儀表，利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確的測量，具有體積小、數字化程度高、安裝方便、測量準確等優點。
德巖插入式熱式氣體質量流量計特點：
1、現在僅能對氣體流量測量，氫氣和乙炔及含水量較大的氣體不適合計量。
2、下限很低可低到0.05米/秒的流速，其他儀表（例如渦輪或者渦街要在5米/秒以上）
3、它具有*穩定、重復性好、安裝維護方便、壓損?。ㄖ徊迦胍桓鶙U）等優點，且不需要進行壓力和溫度修正，能直接測量氣體的質量流量，一支傳感器可以同時進行低量程和高量程的流量測量
4、熱式流量計特別適用于大口徑管道、低流速的氣體測量及在線不間斷工藝流程情況下的安裝、拆卸和維護

主要技術參數：
l精度：1%讀數±0.5%F.S
l重復性：±0.2%
l量程：流速0.05-90m/s（1/1000以上）流量可參考價格表上
l適用壓力：＜3MPa
l適用介質溫度范圍：-25-120℃，-25-200℃，-25-500℃
l適用介質：氫氣和乙炔及含水量較大的氣體之外
l測量桿直徑：φ19（標準）
l傳感器保護管材質：不銹鋼304、316L
l耐腐蝕性測量桿和傳感器表面處理：噴涂聚四氟乙烯
l變送器外殼：壓鑄鋁
l供電：24VDC、220VAC雙供電，全中文顯示
l輸出：4-20mA485、（Hart和4-20MA同時有）
l現場顯示：全中文顯示、沒有不帶顯示的
l氣體轉換系數設定范圍：0-9.999
l供貨類型：分體結構——變送器+流量積算儀（熱式）
l一體化結構——儀表本身帶流量積算儀
l供貨結構：插入式法蘭短接和插入式法蘭底座(適合高溫250度以上)和管道式（10-80口徑為常規的）80以上建議用插入式的
l防護標準：IP65IP67
l電纜出線孔：G1/2（分體）和M20×1.5（一體）
l使用壽命：5年左右
l防爆等級：ExdⅡCT4

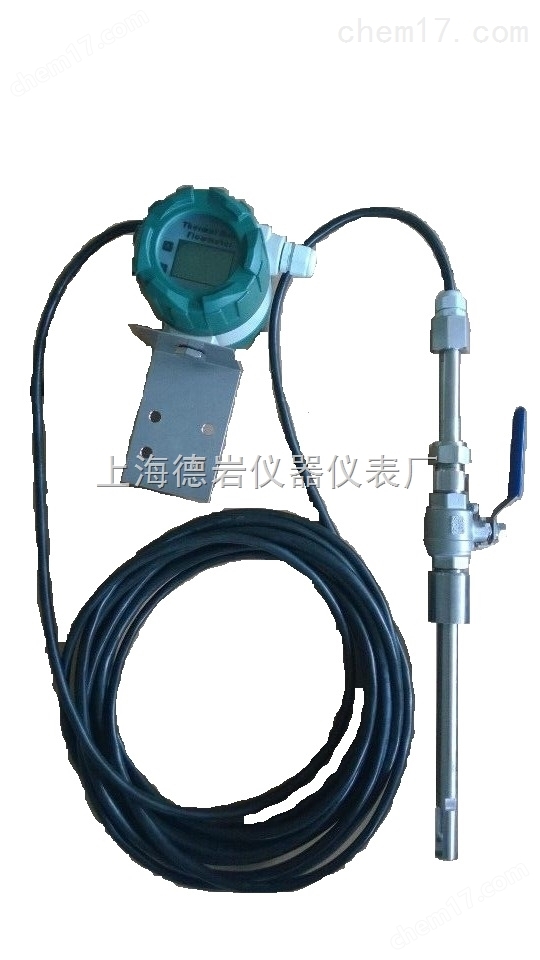

分體式熱式氣體質量流量計連接方式及規格：
1、螺紋連接、法蘭卡裝、法蘭連接：DN10～DN50。
2、法蘭卡裝、法蘭連接：DN10～DN2000。
3、插入式：DN80～DN2000。
選型建議：
根據智能流量計系列之熱式氣體流量計的結構特點，分類為插入式、管道式兩種。
插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1寸球閥，而后用工具將管道打直徑為22mm的孔，打孔完畢后卸下工具，zui后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～6000mm。
管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。管段式傳感器適用管道直徑：DN10～2000mm。
應用場合：
所有生產和使用熱式氣體的現場。
能指標：
• 測量范圍：0—120Nm/s （20℃，101.33KPa）
• 準確度: ±1%的讀數 ±0.5%滿量程
• 量程比：通常100：1（取決于標定流量的范圍）
• 管徑范圍: 10mm～6000mm
• 應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
• 環境溫度范圍: -40℃～+85℃（無顯示）; -30℃～+70℃（有顯示）; 濕度小于90%RH
• 介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
• 傳感器直徑：ф3、ф2.5
• 插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
• 傳感器材質：316不銹鋼、哈氏合金、鈦
• 探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
• 雙向測量介質流量
• 模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, zui大負載:1000Ω
• 累積脈沖量輸出
• 鍵入12段非線性修正，內置10段非線性修正
• 通訊：串口輸出RS232/RS485
• 供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
• 報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
• 大屏幕LCD顯示：七位瞬時流量，八位累積流量
• 過程壓力:1.6Mpa（zui大20MPa）
• 安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接），管道式（法蘭、螺紋連接）
• 防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
• 防護等級：IP65
