單色無紙記錄儀的參數說明

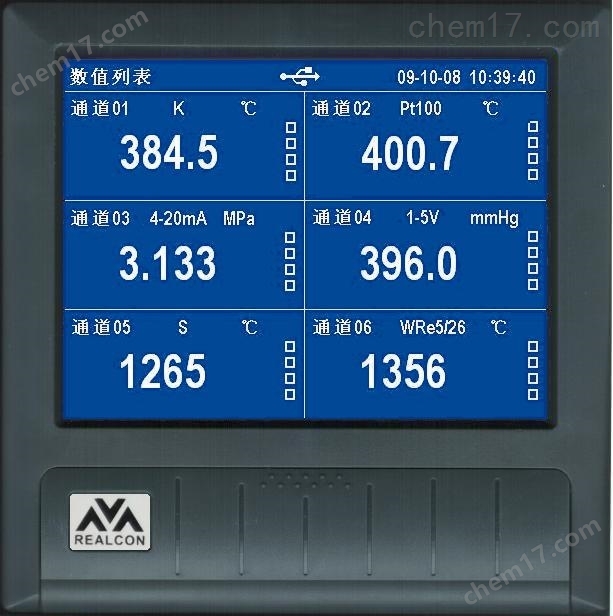

      LOG-5000單色無紙記錄儀是新一代高度微處理器化、準電腦化的多功能無紙記錄儀。硬件上采用內帶快閃存貯器的新型CPU為核心，擴充了大容量的數據存貯區，配以5.5英寸高分辯率帶背光的液晶顯示器；軟件上引入中文Windows的框架思路，以中文菜單引導組態操作，簡潔直觀。
LOG-5000表具有多路輸入，同屏或分頁顯示測量數據、百分比棒圖、流量積算、報警輸出狀態、動態適時曲線、歷史曲線參數的功能，為生產過程的過程記錄、故障分析及工藝參數優化提供了有效的手段。
技術指標
輸入回路：1～16路（全功能輸入）

模擬輸入
熱電偶：K,E,B,S,J,T,R,N
熱電阻：Cu50,Pt100等
電流：0～10mADC,4～20mADC等
電壓：0～5VDC,1～5VDC

脈沖輸入
矩形波、正弦波或三角波
幅度：≥4V
頻率：0～10KHz

開關輸出
斷電器觸點容量：220VAC/3A或24VDC/5A（阻性負載）

饋電輸出：每一路24VDC/30mA
測量精度：0.2或0.5
測量范圍：-1999～9999字
內存容量：4Mb（可擴展）
采樣周期：0.5秒/路
記錄間隔：1秒-4分鐘之間以秒為單位多檔選擇
調節功能：可選PID調節功能
顯示方式：帶背光液晶（5.5〞LCD）圖形顯示板
參數設定：中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
控制方式：可選擇帶回差的ON/OFF控制
通訊輸出：RS485，波特率1200～57600pbs（可設置）
保護方式：設定參數*保存，記錄數據斷電保存，內置WATCHING DOG電路
使用環境
環境溫度：-20～50℃
相對濕度：≤85%RH
避免強腐蝕性氣體
工作電源：220VAC±10%?50Hz±2Hz
重量：≤1kg
安裝
儀表尺寸：144×144×250mm
開孔尺寸：138×138mm
