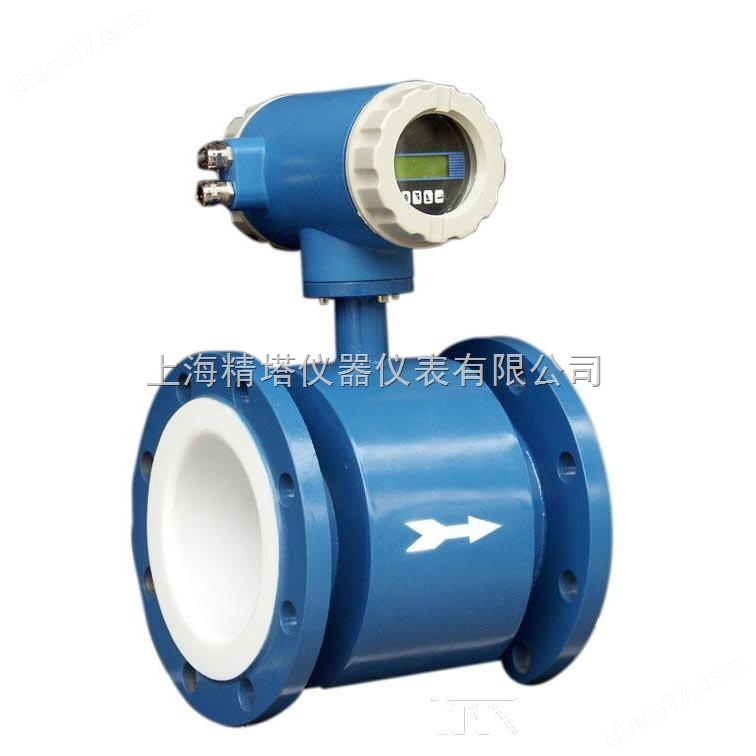

1、產品介紹

   JTLDE型智能電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿以及食品方面的液體等。該產品采用國內外*技術開發研制，具有高精度、高可靠性和使用壽命長等優點。

2、特點

1）流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

2）測量管道內無租流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

3）由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

4）傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

5）JTLDE轉換器采用的單片機（MCU）和表面貼裝技術（SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。

6）雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。

3、測量原理

   JTLDE型智能電磁流量計的測量原理是基于法拉第磁感應定律導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：E=KBVD

   式中：K----儀表常數

         B----磁感應強度

         V----測量管道截面內的平均流速

         D----測量管道截面的內徑

   測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4~20mA和0.1kHz輸出。

4、如何正確選型

   該產品的選型需要收集如下數據，被測流體成分，zui大/zui小流量，zui高工作壓力，zui高/zui低工作溫度。電磁流量計的量程Q應大于預計的zui大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
