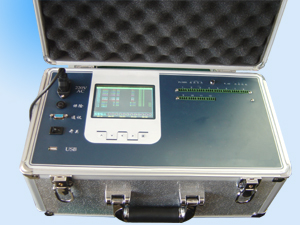

NZ-XSR70B高精度便攜式巡檢記錄儀

NZ-XSR70B高精度便攜式巡檢記錄儀即NZ-XSR70B高精度便攜式液晶巡檢無紙記錄儀,由真彩TFT液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成。

1.NZ-XSR70B高精度便攜式巡檢記錄儀-特點:

• 可配備不同類型的智能通道板，根據應用要求選擇
• 內置大容量FLASH，可通過U盤快速將FLASH中的數據轉儲到計算機中。內置的FLASH的容量為64M，8通道時若1秒記錄一次可記錄1040小時，20秒記錄一次可記錄8650天。zui快1秒記錄一次所有通道的數據，記錄間隔在1秒-50秒間自由設定，(超過50秒時可選1分鐘，5分鐘，10分鐘，30分鐘，60分鐘)。非循環和循環兩種記錄方式。
• 數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面
• 追憶曲線讀數光標功能
• 測量、顯示、記錄精度±0.05%F·S,可組態8點報警功能

2.NZ-XSR70B高精度便攜式巡檢記錄儀-選型表:

①彩色TFT 5英寸320×234分辨力液晶屏；
②8~64通道輸入，基本誤差±0.05%F·S；
③輸入信號：鉑電阻、熱電偶、直流電壓、直流電流、m號；
④64MB記錄內存,1秒~60分記錄間隔；
⑤其它技術說明詳見NZ-XSLE系列高精度巡檢儀


3.NZ-XSR70B高精度便攜式巡檢記錄儀-技術規格:

3.1顯示

•320×234分辨力，視域尺寸103×79(mm)
•數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面
•基本誤差小于±0.05%F·S，數字顯示范圍-19999~45000
•實時曲線記錄間隔1秒~60秒，對應整屏曲線時間300秒~300分
•追憶曲線記錄間隔從1秒到50秒連續可設超過50秒時可選1分鐘，5分鐘，10分鐘，30分鐘，60分鐘?？蛇x擇循環或非循環兩種記錄方式

3.2輸入信號
輸入類型包括鉑電阻(4線制)、熱電偶、直流mV、直流電壓和直流電流。
毫伏：可接受-19.999mV~45.000mV和-199.99mV~450.00mV二檔信號
熱電阻：接受pt100或pt1000傳感器，需訂貨時說明。
接受K、S、N、E、J五種熱電偶傳感器，測量分辨率0.1℃。
電壓：接受1V~5V、0V~5V、0V~10號，輸入阻抗﹥200K。
電流：接受4mA~20mA、0mA~10mA、0mA~20mA信號。

3.3報警輸出
•繼電器輸出：觸點容量220VAC，3A，阻性負載
共用2點報警

3.4外供電源
•24VDC電源：用于給變送器供電，負載能力≧200mA

3.5通訊接口(選擇功能)
•光電隔離
•RS232、RS485標準，在訂貨時注明
•通訊速率9600，19200，57600，115200通過設定選擇
•配套測試軟件，提供組態軟件和應用軟件

3.6電源條件

•220VAC供電的儀表：220V±10%，功耗小于15VA
•注：實際功耗與儀表總通道數有關

3.7環境
•工作溫度范圍：0℃~50℃
•儲藏溫度范圍：-20℃~60℃
•工作濕度范圍:低于85%RH
