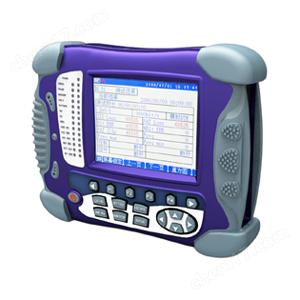

SA2830  2M數字傳輸分析儀

SA2830 2M數字傳輸分析儀主要用于測量通信線路數據通信的誤碼率和分析線路故障的原因?？煞奖愕耐瓿蓪?Mbit/s（E1）系統，N×64K信道傳輸參數測量及日常維護測試。還可對2Mbit/s接口通道、RS232/V.24/ V.28、V.35、V.36、X.21、RS-449、RS-485、RS422、EIA-530、EIA-530A、同向64Kbit/s接口數字通道進行測試。產品堅固耐用、操作方便廣泛應用于設備生產開發、網絡施工、驗收和維護中。

一.SA2830 2M數字傳輸分析產品特點

● 全中文菜單，彩色高清晰度寬視角TFT液晶顯示

● 可進行多任務工作（可以邊測試邊翻閱以前的記錄）

● zui高達9個測試設置存儲，435個測試結果存儲，并可進行掉電記憶

● 可與PC機通信，實現在微機上存儲，打印測試數據，也可直接連接到微型打印機

● 可定時開啟、關閉進行測試

● 具有告警、誤碼直方圖分析

● 軟件上網升級

● 中英文顯示界面

二.SA2830 2M數字傳輸分析主要功能

1）2M接口測試：

● 中斷業務和在線誤碼測試

● 成幀和非成幀信號發生和接收

● 2Mbit/s非成幀誤碼性能測試
● 2Mbit/s成幀n×64kbit/s通道誤碼性能測試

● 雙路2Mbit/s同時檢測
● 比特誤碼、編碼誤碼、幀誤碼、CRC誤碼、E比特誤碼性能測試
● 信號丟失、AIS告警、幀遠端告警、復幀遠端告警、幀失步、圖案失步告警測試
● 頻偏、頻率，電平測試
● 圖案滑動測試

● 時鐘滑動測試

● 直通方式

● 語音測試，具備聽/說（Listen/Talk）功能

● 音頻測試、環路延時測試
● 自動保護倒換時間測試（APS）

● 發送時鐘拉偏功能
● 脈沖模板測試

● 抖動測試（選件）

● 告警、誤碼直方圖分析

● G.821、G.826、M.2100誤碼性能分析
● 三種輸入方式（終接、橋接、監測）

● 兩種時鐘選擇（內部、提取）

2）數據接口測試

● 支持RS-232/V.24/V.35/V.36/X.21/RS-449/RS-485/EIA-530/EIA-530A等多種協議數據接口
● 可同步和異步誤碼測試

● 可模擬DTE和DCE
● 比特誤碼

● 圖案滑動測試
● 信號丟失告警測試

● 線路信號頻率測試
● G.821、M.2100中斷業務誤碼測試

3）同向64Kbit/s接口測試（選件）

●中斷業務誤碼測試

●比特誤碼

●圖案滑動測試

●信號丟失、AIS告警

●線路信號頻率測試

●G.821、M.2100誤碼性能分析

4）以太網接口測試（選件）

●Ip Ping測試

●網絡時延測試

SA2830 2M數字傳輸分析其它參數：
● 供電：
（1）本儀表傳用電源適配器
INPUT:AC220V 50Hz
OUTPUT:DC 12V 1.25A
（2）儀表內部充電電池
4000mAh 7.2V 鋰聚合物可充電電池
工作時間：8小時
充電：關機時充電8小時；開機時充電12小時
● 尺寸和重量：
長×寬×高：380×310×13mm
重 量： 1.5Kg
● 環境參數：
操作溫度： 0～40℃
儲藏溫度： -30～+70℃
濕 度： 5%～90%非凝結

三.儀表配置

1.標準配置表

2.選件配置表
