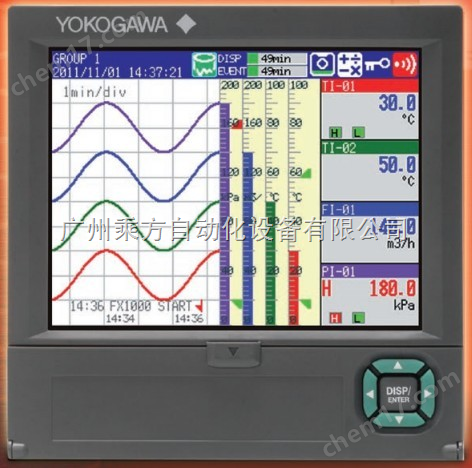

FX1002-0-3-L/USB1彩色無紙記錄儀
產品介紹
FX1002-0-3-L/USB1無紙記錄儀-選型表
型號 | 規格代碼 | 附加規格代碼 | 說明 | ||
FX1002 | | | | | 2ch、zui短測量周期:125ms |
FX1004 | | | | | 4ch、zui短測量周期:125ms |
FX1006 | | | | | 6ch、zui短測量周期:1s |
FX1008 | | | | | 8ch、zui短測量周期:1s |
FX1010 | | | | | 10ch、zui短測量周期:1s |
FX1012 | | | | | 12ch、zui短測量周期:1s |
外存 | -0 | | | | 無外存接口、不附帶媒體(注) |
-4 | | | | CF卡(附帶媒體) | |
語言 | -2 | | 英/徳/法 degF以及夏/冬時制 | ||
固定 | | | -H | | 固定為“-H” |
選配件 | /A1 | 報警輸出2點(C接點)*1 *10 | |||
/A2 | 報警輸出4點(C接點)*1 | ||||
/A3 | 報警輸出6點(C接點)*1*3 | ||||
/A4A | 報警輸出12點(A接點)*1*3 | ||||
/C2 | RS232接口*2 | ||||
/C3 | RS-422A/485接口*2 | ||||
/C7 | 以太網接口 | ||||
/F1 | 異常/狀態輸出*3 | ||||
/M1 | 運算功能(包括報表功能) | ||||
/N2 | 3線式絕緣RTD*4 | ||||
/N3F | 擴展輸入(不包括Pt1000) | ||||
/P1 | DC/AC24V電源驅動 | ||||
/R1 | 遠程控制8點*5 | ||||
/TPS2 | 24VDC變送器供電(2回路)*6 *10 | ||||
/TPS4 | 24VDC變送器供電(4回路)*7 | ||||
/USB1 | USB接口(1端口) | ||||
/PM1 | 沖輸入3點、遠程控制5點(包括運算功能)*8 | ||||
/CC1 | 測量值校正功能 | ||||
/LG1 | Log標尺 | ||||
/PWR1 | 功率監視器(包括運算功能)*9 *10 |
1. 不能同時/A1, /A2, /A3, /A4A。
2. 不能同時/C2和/C3。
3. 如果了/A3或/A4A,則不能同時/F1。
4. 對FX1002、FX1004不能選擇/N2。
5. 如果了/R1,則不能/A4A, /TPS2, /TPS4, /PM1, /PWR1。
6. 如果了/TPS2,則不能/TPS4, /A2, /A3, /A4A, /F1, /R1, /PM1。
7. 如果了/TPS4,則不能/TPS2, /A1, /A2, /A3, /A4A, /F1, /R1, /PM1。
8. 如果了/PM1,則不能/A4A, /M1, /R1, /TSP2, /TSP4, /PWR1。
9. 如果了/PWR1,則不能/A3, /A4A, /F1, /R1, /PM1, /M1。
10. 不能同時/TPS2, /PWR1, /A1這三種選配件。
(注)要將內存中保存的數據讀到外部時,需要通信附加規格(/C2、/C3或/C7)或USB附加規格(/USB1)。
標準附件
標準附件 | 數量 |
安裝支架 | 2 |
FX1000 DAQSTANDARD軟件/使用說明書(CD) | 1 |
FX1000使用注意事項/安裝和接線手冊(A3) | 1 |
CD的使用方法/FXA120 DAQSTANDARD的安裝說明/電子手冊的打開方法(A4) | 1 |
CF卡(512MB、僅限產品帶CF卡槽(外存的基本規格代碼為“-4”)時)CF卡容量可能會發生變更。 | 1 |
FX1002-0-3-L/USB1彩色無紙記錄儀-產品規格
輸入部分
輸入點數: | FX1002: 2通道, FX1004: 4通道, FX1006: 6通道, |
測量周期: | FX1002, DX1004: 125 ms, 250 ms |
輸入種類: | DCV (直流電壓: 20, 60, 200 mV, 1, 2, 6, 20, 50 V, 1-5 V) |
測量/顯示精度: | 標準運行條件: 溫度23 ± 2°C |
輸入 | 量程 | 測量精度 | 顯示分辨率 |
直流電壓 | 1-5 V | ±(0.05% of rdg+3 digits) | 1 mV |
熱電偶* | K | ±(0.15% of rdg + 0.7°C) | 0.1°C |
熱電阻 | Pt100 | ±(0.15% of rdg+0.3°C) 0.1°C | 0.1°C |
(* 不包括RJC精度;斷偶檢測功能Off時)
顯示部分
顯示器: | 5.7型TFT彩色LCD (240 × 320 點) |
示組: | 顯示組數: 10組 |
顯示顏色: | 曲線/棒圖顯示: 從24種顏色中選擇 |
曲線顯示: | 顯示種類: 可從縱、橫、橫長中選擇 |
棒圖顯示: | 方向: 橫或縱 |
數字顯示: | 更新率: 1 s |
總覽顯示: | 通道數: 顯示所有的測量及運算通道的數據和報警狀態 |
信息顯示: | 報警一覽、信息一覽、內存一覽、報昞、報表柱狀圖顯示、狀態顯示 |
Modbus日志顯示: | 登錄日志, 錯誤日志, 通信日志,FTP日志,Web日志,日志,SNTP日志,DHCP日志 |
標記顯示: | 可以顯示的字符數: zui多16個字符 |
信息顯示: | 可以顯示的字符數: zui多32個字符 |
歷史顯示功能: | 重現保存在內存或外部存儲媒體中的數據。 |
LCD保護功能: | 如果在的時間內沒有任何鍵操作,LCD背光將變暗或關閉。 |
存儲功能
外部存儲: | 媒體: 閃存卡(CF卡) (帶CF卡槽時) |
內存: | 媒體: 閃存 |
報警功能
設置數: | 每通道zui多可設置4個報警。 |
報警種類: | 上/下限報警、延遲上/下限報警、差值上/下限報警、變化率上/下限報警。 |
事件動作功能
說明: | 由特定事件的發生執行特定的動作。 |
可設置的事件動作數: | 40 |
安全功能
說明: | 鍵操作及通信操作都可以通過用戶登錄及鍵鎖功能實現安全設置。 |
鍵鎖功能: | 可以使用密碼為各操作鍵及FUNC畫面的各種操作設置鍵鎖。 |
登錄功能: | 僅已登錄的用戶才可以操作FX |
關于時鐘
時鐘: | 附帶日歷功能 (西歷) |
時鐘精度: | ±50 ppm (0 ~ 50°C),不包含打開電源而引起的延遲(1秒以內)。DST功能(夏時制/標準時)可自動計算和調整夏令時 |
中文輸入功能: | 可輸入中文漢字 |
批處理功能
說明: | 以批處理為單位進行數據顯示、數據管理。提供文本區域功能,批處理注釋輸入功能。 |
電源部分
額定電源電壓: | 100~240 VAC (自動切換) |
電源電壓允許范圍: | 90~132或180~264 VAC |
額定電源頻率: | 50/60 Hz (自動切換) |
功耗: | zui大45VA (電源電壓為240VAC時) |
正常運行條件
電源電壓: | 90~132, 180~250 VAC |
電源頻率: | 50 Hz ±2%, 60 Hz ±2% |
環境溫度: | 0 ~ 50°C |
環境濕度: | 20 ~ 80% RH (5 ~ 40°C時), 10 ~ 50% (40 ~ 50°C時) |
